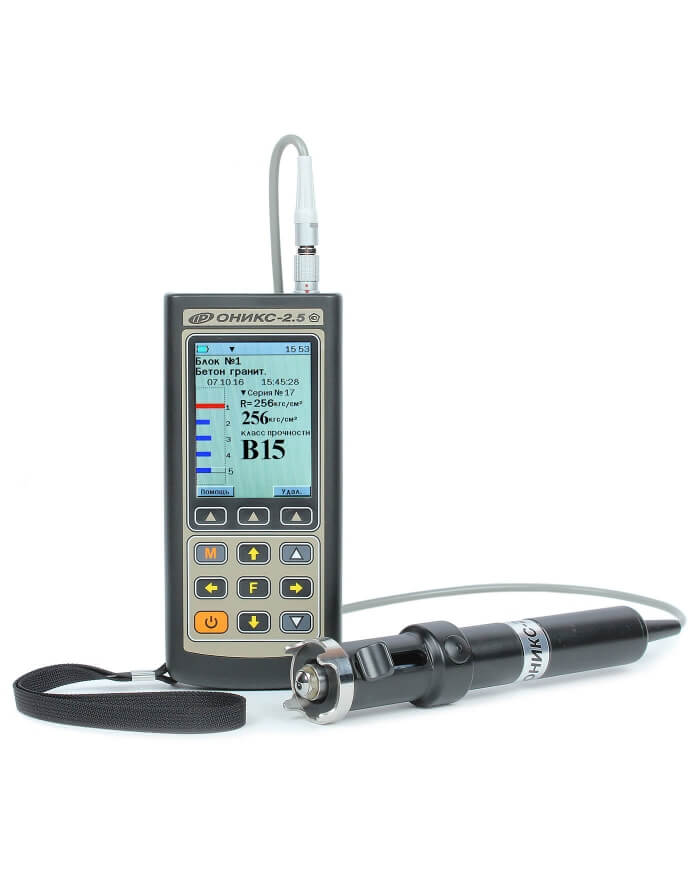

ОНИКС-2.5 Электронный склерометр (измеритель прочности бетона)

от 69 000 руб.
 шт.

  Патент РФ №52182
  Прибор внесен в Государственный реестр СИ РФ №30252-10
  Прибор внесен в реестр СИ Казахстана

  • Блок электронный с чехлом, 2 варианта исполнения:
    • Версия 1 - со встроенным пирометром (датчиком температуры поверхности бетона)
    • Версия 2 - без встроенного пирометра
  • Датчик-склерометр, 3 варианта исполнения:
    • ОНИКС-2.5 - универсальное (диапазон прочностей 1...100 МПа)
    • ОНИКС-2.5ЛБ - для легких бетонов (диапазон прочностей 1...30 МПа)
    • ОНИКС-2.5ВБ - для высокомарочных бетонов (диапазон прочностей до 150 МПа)
  • Рабочая эквивалентная мера прочности, коврик
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации
  • Сумка (при комплектации Кейсом не поставляется)
  • Свидетельство о Госповерке (1 год)

Абразивный камень

Абразивный камень

Абразивный камень для зачистки бетона

350 руб.

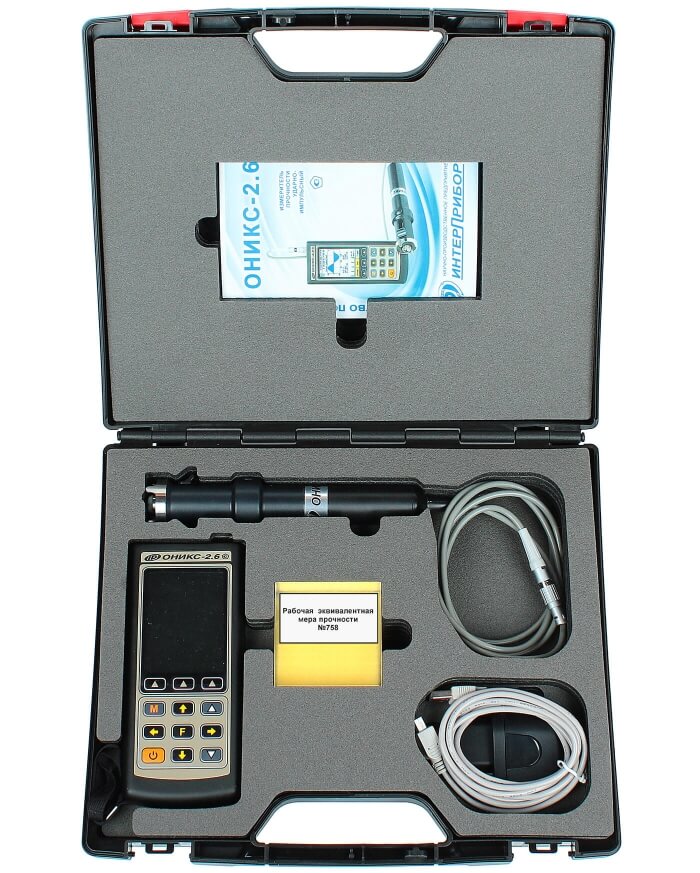

Кейс для приборов ОНИКС-2.5 / 2.6

Кейс для приборов ОНИКС-2.5 / 2.6

Габариты 290х250х75 мм

5 200 руб.

Электронные склерометры ОНИКС-2.5 предназначены для оперативного контроля прочности, однородности и определения класса тяжелого, лёгкого и высокомарочного бетона методом ударного импульса (ГОСТ 22690) при технологических испытаниях и обследовании объектов, а также для контроля кирпича, раствора и др. строительных материалов

  • Повышенная точность контроля (патент) обеспечиваемая двухпараметрическим методом измерений в сочетании с адаптивной фильтрацией сигналов, статистической обработкой и выбраковкой данных
  • Легкий, компактный и эргономичный датчик-склерометр (патент)
  • Широкий динамический диапазон и низкий уровень помех измерительного тракта
  • Пространственная и температурная компенсация погрешностей измерений
  • Несколько вариантов исполнения прибора, отличающихся конструкциями электронного блока и датчика склерометра
  • Литиевый аккумулятор ёмкостью 2,3 А*ч и встроенное зарядное устройство
  • Разъемы фирмы LEMO
  • Определение прочности путём измерения параметров электрического импульса датчика склерометра, интеллектуальной обработки сигналов (одиночных и серий до 15 ударов) и вычисления результата по градуировочным зависимостям
  • Вычисление класса бетона по ГОСТ 18105
  • 25 базовых градуировочных характеристик учитывающих возраст и способ твердения бетона
  • Ввод пользователем 25 градуировок новых материалов и названий объектов измерений
  • Функция уточнения градуировочных характеристик посредством коэффициента совпадения Кс (ГОСТ 22690, Прил. Ж)
  • Архивация результатов и условий измерений (номер, вид, материал и температура объекта, дата, время,...)
  • USB интерфейс для связи с ПК и заряда аккумулятора
  • Специализированная сервисная компьютерная программа
Диапазоны измерения прочности, МПа 1...100, 1...30(ЛБ), 3...150(ВБ)*
Пределы основной относительной погрешности измерения прочности, % ±8
Пределы дополнительной относительной погрешности измерения прочности при отклонении температуры на каждые 10 °С в пределах рабочего диапазона, % ±1,5
Энергия удара, Дж 0,12
Память результатов, серий х ударов 2600 х 5
Разрешение экрана 320х240
Габаритные размеры, мм, не более:
 - блок электронный 150x68x23
 - датчик склерометр Ø30x165
Масса, кг, не более:
 - блок электронный 0,19
 - датчик склерометр 0,14

* - исполнение ВБ временно поверяется до 100 МПа

Особенности датчика склерометра

  • Легкий и удобный взвод и спуск ударника, производимые одной рукой
  • Высокие скорость (до 15 ударов в минуту) и точность (± 1 мм) нанесения ударов
  • Слабая зависимость результата (менее ± 1%) от направления удара (вверх/вниз)
  • Малогабаритный корпус из "теплого", прочного и легкого инновационного материала
  • Полированный твердосплавный индентор фирмы "Сандвик" 3-х типоразмеров (для лёгких, тяжёлых и высокомарочных бетонов)
  • Повышенная энергия удара, отсутствие поршневого эффекта
  • Устойчивость к внешним воздействиям и засорениям
  • Термокомпенсированная конструкция, работоспособная в диапазоне от -10 до +40 °С
  • Наиболее устойчивая и удобная 4-точечная периметральная опора
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Просмотр графиков ударов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

06 июня 2019, 09:00
Ирина:  Подскажите пожалуйста рабочая эквивалентная мера, которой калибруется прибор не реже одного раза в месяц имеет документ о поверке или калибровке?

Павел: Рабочая эквивалентная мера прочности входит в состав прибора и поверяется вместе с ним. В методике поверки прибора есть отдельный пункт "определение номинального значения рабочей меры прибора".

13 марта 2019, 12:13
Мария:  Расскажите пожалуйста чем отличается оникс 2.5 и 2.6 ? Основные отличия

Павел: Основным отличием прибора ОНИКС-2.6 от прибора ОНИКС-2.5 является наличие визуализации сигнала с датчика-склерометра.

09 ноября 2018, 11:28
Александр:  Просьба пояснить: в программе для отображения данных измерений Оникс2.5/2.6 имеются данные о К.вариации и Размах у каждой серии ударов, каким образом эти значения используются?

Павел: При расчётах данные параметры не используются. Они носят информационный характер и показывают степень однородности поверхности.

25 октября 2018, 00:21
Максим:  Изменяется ли показание прибора (относительные величины) если удар наноситься по боковой поверхности не куба, а цилиндра (100 или 150 мм в диаметре), который имеет некоторую степень кривизны поверхности, при условии что прочности и куба и цилиндра одинаковы/изготовлены из одного бетона?

Павел: Показания изменится могут, но, на первый взгляд, очень незначительно (изменения зависят от радиуса кривизны поверхности). Вы можете проверить это экспериментально.

25 сентября 2018, 15:55
Динис:  Что делать при потере кубика для калибровки прибора? Можно ли его купить у Вас? И подойдет ли он к прибору?

Павел: Рабочую меру к прибору можно докупить отдельно, они взаимозаменяемы.

10 апреля 2016, 13:54
Раис:  Нами были произведены замеры прочности железобетонных конструкций прибором ОНИКС-2.5 повсеместно и отрывом со скалыванием в нескольких характерных точках. Вопрос: как обрабатывать (какая методика?) полученные результаты? Для ПУЛЬСАР-2 с отрывом со скалыванием помню даже СТО какой то был. А для ОНИКС-2.5? Можно ли для этих целей использовать программу Аппроксиматор?

Павел: Для построения и корректировки градуировочных зависимостей приборов ОНИКС-2.5 необходимо использовать методики, описанные в ГОСТ 22690-2015 в разделе 6.2 "Построение градуировочной зависимости по результатам испытаний прочности бетона в конструкциях" и Приложении Ж. "Методика привязки градуировочной зависимости". Программу Аппроксиматор можно использовать для математической обработки результатов и расчёта градуировочных коэффициентов при построении зависимости.

04 февраля 2009, 21:31
Михаил:  Какую прочность измеряет склерометры ОНИКС (кубиковую, призменную...)?

Александр: Прибор измеряет реакцию объекта на удар и калибруется на ту прочность, которая Вам нужна. Если калибровать по кубикам, будет кубиковая прочность.

06 октября 2008, 08:30
Наталья:  Позволяет ли прибор ОНИКС-2.51 получать результаты по прочности бетона не прибегая к построению градуировочной зависимости?

Павел: Можно провести измерения прибором в относительных единицах, оценить однородность прочности объекта и выбрать характерные точки, далее следует произвести привязку показаний прибора к единицам прочности по полученным характерным точкам с помощью прибора ОНИКС-1.ОС, реализующего измерение прочности бетона методом вырыва анкера. Для привязки показаний обычно достаточно одной или двух точек.

21 августа 2008, 08:45
Cергей:  Скажите пожалуйста, с кем связаться по поводу поверки склерометров ОНИКС-2.5, можно - ли провести работу по гарантийному письму (или обязательно договор), на кого высылать гарантийное письмо, сколько стоит поверка?

Отдел метрологии: Обслуживанием приборов занимается отдел сервиса и ремонта (прямой тел. (351)211-54-35, общий тел. 8-800-775-05-50). Вы просто можете отправить прибор нам с копией последнего свидетельства о поверке и информационным письмом с указанием вида работ (поверка, калибровка, ремонт), номером телефона контактного лица. В отправляемую посылку следует вложить опись отправляемого на обслуживание оборудования и комплектующих. Перед поверкой прибор проходит диагностику, по результатам которой вам выставляют счёт. Если прибор исправен, то в счёте будет только стоимость поверки, если прибору необходим ремонт, то стоимость этих работ согласуется с вами. На данный момент поверка стоит 2000 руб.

При строительстве и эксплуатации зданий и сооружений с использованием железобетонных конструкции необходимо обеспечить надежный контроль за соответствием прочности проектной документации. Для этих целей в России принят ГОСТ 22690, регламентирущий основные методы неразрушающего контроля бетона и порядок проведения испытаний данными методами.

Наиболее распространённым портативным прибором, который отвечает требованиям ГОСТа и позволяет проводить необходимые измерения непосредственно на объекте является склерометр - измеритель прочности бетона, который также используется для контроля качества кирпича, цементной стяжки, шлакоблоков и других стройматериалов.

Используемые в современном строительстве склерометры, цена которых зависит от сложности и комплектации устройства, производятся как в России, так и за рубежом. Надо отметить, что склерометр купить в России даже дешевле, чем за рубежом, а качество наших изделий ничуть не уступает заграничным аналогам.

Измерители прочности - склерометры бывают двух основных видов: электронные и механические. Механические приборы менее функциональны и позволяют определить прочность бетона только в относительных единицах.

Функции электронных склерометров

Электронные склерометры имеют возможность:

  • рассчитать прочность и оценить однородность изделий из различных марок бетона, других стройматериалов, провести статистическую обработку результатов;
  • вычислить класс бетона согласно требованиям российского стандарта (ГОСТ 18105);
  • сохранить в памяти результаты измерений.

Преимущества современных электронных склерометров

Современный электронный склерометр является портативным устройством, в основе которого лежит метод ударного импульса, он обеспечивает:

  • высокую точность измерений;
  • широкий диапазон измерения прочности стройматериалов;
  • удобство применения – легкий вес прибора, простота и скорость работы, возможность использовать в широком диапазоне температур;
  • оперативную обработку результатов, благодаря возможности подключения к ПК.

В компании «Интерприбор» склерометр купить можно как в базовом варианте, так и заказать дополнительную комплектацию к нему (например, кейс для переноски прибора, камень для зачистки бетона и т.д.). Представленный в ассортименте продукции компании склерометр ОНИКС 2.5 обладает широким функционалом и преимуществами, характерными для всех устройств производства «Интерприбор».
