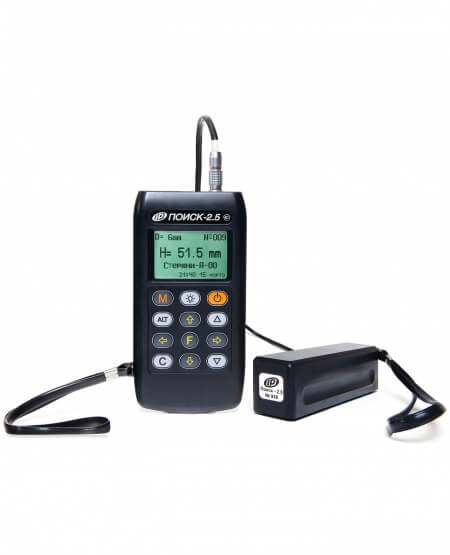

ПОИСК-2.5 Измеритель толщины защитного слоя бетона

от 70 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Гарантия
24 месяца

  Прибор внесен в Государственный реестр СИ РФ №26398-09
  Соответствует ТР ТС 020/2011
  Гарантия 24 месяца
  • Блок электронный, чехол; существует 2 модификации электронных блоков:
    • ПОИСК-2.51 - полная версия
    • ПОИСК-2.52 - упрощенная версия (только функция определения защитного слоя, без других режимов и связи с ПК)
  • Датчик индуктивный
  • Эталон-прокладка (только для модификации ПОИСК-2.51)
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD (только для модификации ПОИСК-2.51)
  • Руководство по эксплуатации (с отметкой о поверке)
  • Сумка (при комплектации Кейсом не поставляется)

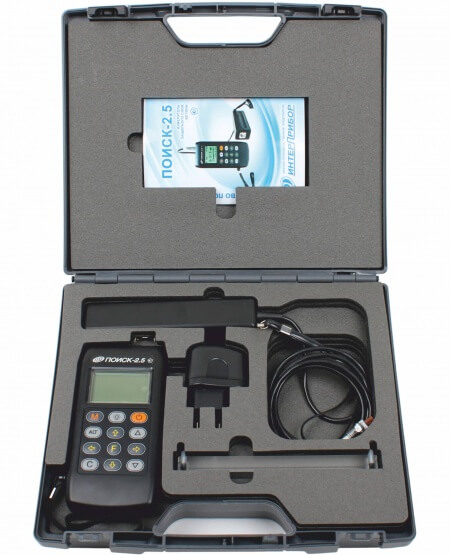

Кейс для прибора ПОИСК-2.5

Кейс для прибора ПОИСК-2.5

Габариты 290х250х75 мм

9 000 руб.

Измеритель защитного слоя бетона ПОИСК-2.5 обеспечивает оперативный контроль качества армирования железобетонных изделий и конструкций магнитным методом по ГОСТ 22904 при технологическом контроле на предприятиях и стройках, при обследовании зданий и сооружений

Прибор используют для определения участков конструкций, свободных от залегающей арматуры перед измерением прочности бетона различными методами (ультразвуковым, ударно-импульсным, отрывом со скалыванием и скола ребра)

  • ПОИСК-2.5 имеет повышенную точность измерений защитного слоя бетона (0,03h + 0,5) мм
  • Поиск арматурных стержней осуществляют с помощью линейного индикатора, цифровых показаний и тонального сигнала
  • Твердосплавные защитные опоры на датчике улучшают скольжение по поверхности объекта контроля
  • Выпускают два варианта исполнения прибора
  • Прибор имеет малые габариты и вес
  • Встроенные литиевый аккумулятор большой ёмкости и зарядное устройство
  • Разъемы фирмы LEMO
  • Режимы работы прибора:
    • определение проекций арматуры на поверхность конструкции,
    • измерение толщины защитного слоя бетона при известном диаметре,
    • определение диаметра арматуры при известном защитном слое,
    • автоматическое определение толщины защитного слоя и диаметра арматуры за два измерения: с эталоном-прокладкой и без неё (только ПОИСК-2.51).
  • Автоматизированная калибровка прибора перед выполнением измерений
  • Настройка на неизвестные марки сталей с их сохранением в памяти
  • Режим компенсации влияния параллельных стержней
  • Отображение информации на графическом дисплее с подсветкой
  • Ускоренный поиск результатов в архиве по датам и номерам
  • Прибор имеет три области памяти результатов измерений:
    • основной режим - 800,
    • режим неизвестного диаметра - 400,
    • режим сканирования - 200 страниц по 12 результатов.
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумуляторов
Диапазон измерения защитного слоя, мм 2...170 / 5...130*
Контролируемые диаметры, мм 3...50
Предельная величина защитного слоя, мм 175
Порог чувствительности, мм 250
Предел погрешности измерения защитного слоя h, мм ±(0,03h + 0,5)
Габаритные размеры, мм:
- электронного блока 150x76x27
- датчика 150x32x37
Масса, кг:
- электронного блока 0,19
- датчика 0,41
Диапазон рабочих температур, °С -10...+40

* - в пределах погрешности ±(0,03h + 0,5)

  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

16 января 2020, 17:39
Максм:  При каком диаметре и минимальном шаге арматуры прибор будет распознавать местоположение стержней? Где описаны данные о рабочем диапазоне прибора в зависимости от шага арматуры?

Павел: Это всё описано в ГОСТ 22904.

03 октября 2019, 17:27
Эльман Русланович:  Если при измерении защитного слоя бетона мы вводим параметры арматуры перед началом измерения , то прибор показывает конечный результат? То есть в приборе заложены правила согласно СНиП 52 01 2003 (актуализированная редакция СП 63) что защитный слой мерится с учетом арматуры? То есть он показывает результат защитный слой + радиус арматуры? Или же к показаниям прибора ещё нужно добавлять радиус арматуры (к примеру показания прибора 33 мм а арматура 14 диаметра, то есть получаем результат 40 мм или 33 это уже с учетом арматуры?

Павел: Прибор показывает толщину защитного слоя до арматуры, радиус арматуры необходимо прибавлять.

24 июля 2019, 17:33
Сергей:  У нас в эксплуатации был ваш прибор(ПОИСК-2,5), но вышел из строя. Для того что бы списать необходимо знать наличие драгметалов. Не могли бы вы уточнить этот вопрос. В руководстве по эксплуатации этих данных нет, а паспорт найти не можем. Заранее благодарен.

Павел: Наш прибор на 100% состоит из импортных комплектующих. Иностранные производители не нормируют содержание драгметаллов в своих компонентах, поэтому достоверно ответить на ваш вопрос не можем. В явном виде (позолоченные или покрытые серебром выводы) драгметаллов нет, по наличию драгметаллов внутри компонентов информацией не располагаем.

03 июня 2019, 09:53
Бахыт:  Может ли оборудование ПОИСК-2.5 определить степень коррозии арматуры?

Павел: Прибор ПОИСК-2.5 позволяет измерить диаметр арматуры в бетоне. Напрямую измерить степень коррозии арматуры прибор не позволяет, её можно оценить только косвенно по измеренному диаметру.

08 января 2018, 09:29
Владимир:  Раньше ваше предприятие выпускало приборы, с помощью которых можно было определить диаметр арматуры, а теперь, как написано в аннотации, только величину защитного слоя бетона? Есть ли у вас приборы, которые бы определяли величину защитного слоя и диаметр арматуры при неизвестной их величине и как они называются?

Павел: Прибор ПОИСК-2.5 (исполнение ПОИСК-2.51) позволяет определять величину защитного слоя и диаметр арматуры при неизвестной их величине, это указано в разделе "Характеристики" (измерения при неизвестных параметрах армирования). Кроме того, измерение 2-х неизвестных параметров позволяет осуществлять прибор ПОИСК-2.6. Это более современный прибор, в котором одновременное измерение 2-х параметров провести намного проще.

Необходимыми приборами для контроля строительных конструкций являются измерители защитного слоя бетона. Их назначение, согласно требованиям ГОСТ 22904, заключается в определении с максимальной точностью расстояния от поверхности бетона до арматурного стержня, а также точного расположения и диаметра арматуры.

Преимущества измерителя ПОИСК-2.5

Преимуществами всех версий ПОИСК 2.5 являются:

  • высокая точность измерений (0.03h + 0.5 мм);
  • использование удобных и надёжных разъемов LEMO;
  • компактность – небольшой вес и размер прибора позволяют с большим удобством проводить измерительные работы при любых условиях.

При известном диаметре арматуры измерение производят максимально просто – выбирают режим работы, проводят автоматическую калибровку датчика, затем датчик перемещают поперёк направления стержней арматуры, за результат измерений принимают минимальное значение толщины защитного слоя при таком перемещении. Если направление стержней арматуры неизвестно, то его определяют при помощи сканирования поверхностей обследуемого объекта в различных направлениях.

В полной версии прибора, при одновременном определении двух параметров (диаметра арматуры и толщины защитного слоя), сначала, в точке минимума показаний, производят одно измерение, затем, в этой же точке, ставят диэлектрическую прокладку и выполняют второе измерение. Очень важно при обоих измерениях максимально одинаково ориентировать датчик, от этого зависит точность конечного результата. Кроме того, в полной версии есть функция сохранения конечных данных с обозначением даты и времени, а также предусмотрена работа с компьютером, которая облегчает хранение и обработку информации.

ПОИСК 2.5 рекомендуется хранить и транспортировать в специально разработанном защитном кейсе (допкомлектация).
