СПЕКТР-4 Прибор диагностики свай

от 198 500 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Гарантия
18 месяцев

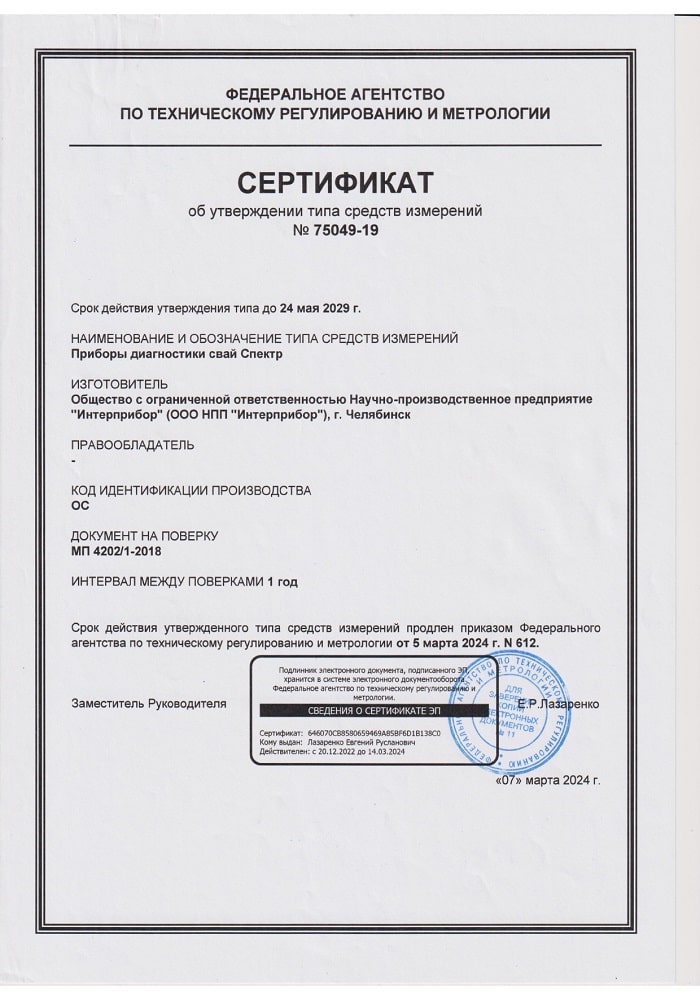

  Прибор внесен в Государственный реестр СИ РФ №75049-19
  Соответствует ТР ТС 020/2011
  Гарантия 18 месяцев

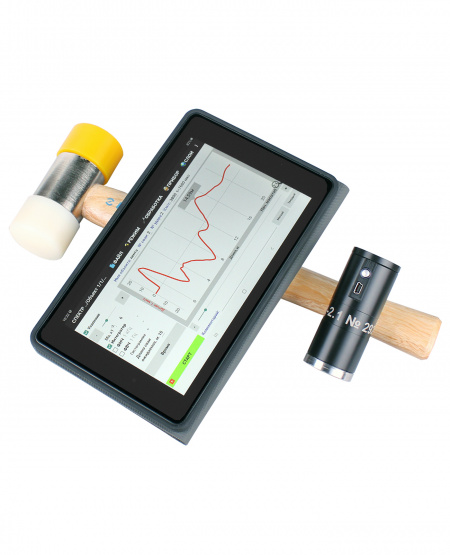

  • Планшетный компьютер
  • Датчик виброускорения ДАЦ-2.1 беспроводной с Bluetooth/USB выходом
  • Молоток:
    • с демпфером (для СПЕКТР-4.31)
    • с демпфером и датчиком силы МДС-1.1 (для СПЕКТР-4.32)
  • Мастика ГОСТ 14791
  • Зарядное устройство USB (2А)
  • Блок автономного питания
  • Кабели USB, переходник
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Кейс

Молоток с датчиком силы МДС-1.1

Молоток с датчиком силы МДС-1.1

Измерительный молоток (4-контактный разъем)

23 500 руб.

Дополнительный датчик виброускорения ВД-1002

Дополнительный датчик виброускорения ВД-1002

Датчик виброускорения (4-контактный разъем)

27 200 руб.

Дополнительный датчик виброускорения ВД-1002.02

Дополнительный датчик виброускорения ВД-1002.02

Предназначен для крепления на боковой поверхности сваи

29 000 руб.

Приборы диагностики свай СПЕКТР-4 предназначены для:

  • вибродиагностики железобетонных (забивных, буронабивных, буроинъекционных и др.), стальных, деревянных свай в соответствии со стандартом ASTM-D5882;
  • определения длины свай, обнаружения и локализации дефектов;
  • дефектоскопии других объектов по их реакции на ударное воздействие (при наличии специализированных методик).
  • Не имеющая аналогов двухканальная версия прибора с возможностью подключения основного датчика по беспроводному Bluetooth-каналу или по USB
  • Малогабаритный дополнительный датчик (опция), оптимизированный для работы с ростверком
  • Удобство и простота обработки сигнала непосредственно на объекте за счёт использования планшетного компьютера
  • Самое компактное исполнение среди отечественных приборов
  • Определение длины сваи сразу на месте испытаний
  • Постоянное расширение функциональности и повышение удобства работы с прибором в тесном сотрудничестве с компанией "ОЗИС-Венчур"*

*Желающие могут пройти курс обучения работе с прибором СПЕКТР-4

  • Запись сигнала виброакустического датчика
  • Синхронизация по удару с использованием измерительного молотка МДС-1 (для СПЕКТР-4.32)
  • Возможность работы с двумя датчиками проводным и беспроводным
  • Интегрирование и фильтрация сигнала
  • Выбор коэффициента усиления сигнала
  • Возможность диагностики по сигналам во временной и спектральной области
  • Учёт при анализе сигнала информации о проектной длине сваи, глубине стыка, уровне предполагаемого дефекта и пр.
  • Архивация 10 тысяч протоколов измерений
  • Автоматическое составление отчетов
  • Русский и английский язык меню и текстовых сообщений
Количество каналов регистрации 2
Соотношение сигнал/шум, дБ 92
Диапазон частот, Гц 10...23000
Частоты дискретизации, кГц 46,9
Количество линий в спектре 1000
Память, Гбайт, не менее 4
Время непрерывной работы, ч 10
Расстояние датчик-планшетный компьютер, м, не менее 10
Габаритные размеры, мм
- датчика Ø38х85
- планшетного компьютера 206x125x11
Масса, кг
- датчика 0,15
- планшетного компьютера 0,35
- молотка с демпфером/с демпфером и датчиком силы 0,51/1,44

25 июня 2020, 21:36
Сергей:  Для определения длины сваи можно ли устанавливать датчик на боковую поверхность сваи и удар молотком так же наносить по боковой поверхности (для уже построенных зданий)? Как тогда крепить датчик?

Павел: Если нет доступа к оголовку сваи, то Вы можете работать с основным датчиком прибора (его необходимо устанавливать на закрепленную сбоку платформу, см. фото в разделе 4.2 Руководства по эксплуатации) или докупить боковой датчик, специально предназначенный для таких измерений (в этом случае установка платформы не требуется). Возбуждаемая в свае волна должна распространяться вертикально, для этого удар наносят через ростверк или вырезают на свае небольшой горизонтальный уступ (см. фото в РЭ).

17 июня 2020, 17:16
Алексей:  Скажите пожалуйста какую максимальную длину сваи может определить прибор?

Виталий: Длина сваи при известном времени распространения рассчитывается по формуле: H=(V*T)/2, где V - скорость распространения волны в свае, от 3300 до 5200 м/с (типичная скорость распространения волны в буронабивной железобетонной свае 3800 м/с); T - интервал между моментом удара и моментом прихода на датчик волны, отражённой от границы сред, до 40 мкс (определяется максимальным временем записи сигнала, составляющим 43.6 мкс). Таким образом, прибор СПЕКТР-4, при соответствующих условиях и настройках, способен производить контроль буронабивных железобетонных свай до 66 мпри скорости распространения волны от 3300 м/с.

13 июня 2020, 14:08
Артем:  Можно ли этим прибором в теории испытать плиту для выявления холодного шва?

Виталий: Возможность обнаружения зависит от того насколько шов плохой и какая толщина плиты. Скорее всего нет, нельзя.

01 апреля 2020, 17:26
Андрей:  Но Спектр 2,0 не снялся с производства после того, как появился Спектр 3,0 и даже Спектр 4,0, что может косвенно говорить о каких-либо существенных проблемах с прибором Спектр-3. Прошу уточнить возможность применения данного прибора для определения длины погруженных металлических свай, изготовленных из трубы, с засыпанной внутренней полостью свай цементно-песчаной смесью. При возможности применения данного прибора, прошу уточнить погрешность Спектр 3,0 при измерениях. При невозможности применения Спектр 3,0 для определения длины ранее погруженных металлических свай, прошу уточнить возможность применения прибора Спектр 4,0 и его погрешность.

Павел: Прибор СПЕКТР-2.0 позиционировался как более дешёвый прибор для определения длины свай, при работе которым необходимо выгружать данные в компьютер и там делать окончательную обработку, поэтому он не был снят с производства. Приборы СПЕКТР-3 и СПЕКТР-4 были реализованы на базе планшетного компьютера с возможностью всю обработку сигналов производить в приборе без ПК, они имеют схожу идеологию. СПЕКТР-3 был снят с производства, как менее технологичный прибор. Проведение диагностики свай - сложная процедура, погрешность которой во многом определяется квалификацией сотрудника, выполняющей эту диагностику. По вопросам проведения конкретных измерений предлагаю обратиться к нашим коллегам в компанию ОЗИС-Венчур.

01 апреля 2020, 14:36
Андрей:  Организация предлагает выполнить работы по определению длины погруженных стальных свай прибором Спектр 3,0. Смущает отсутствие данного прибора на вашем сайте. Прошу уточнить причину отсутствия в продаже прибора Спектр 3,0.

Павел: СПЕКТР-3.0 нашим предприятием выпускался, но был снят с производства несколько лет назад, т.к. появился прибор СПЕКТР-4.

07 февраля 2020, 14:34
Сергей:  Скажите пожалуйста, возможно ли прибором Спектр-4 замерить длину бетонных свай?

Павел: Измерение бетонных свай возможно, это основное назначение прибора.

03 февраля 2020, 13:01
Александр:  За исключением более современного интерфейса и использования планшетного компьютера, чем ещё Спектр-4 отличается от Спектр-2, например, как и за счет чего достигается повышение точности получаемых результатов?

Павел: Как уже писалось ранее, основным преимуществом прибора СПЕКТР-4 является возможность определения длины сваи непосредственно на месте проведения измерения (подробности смотрите ниже в ответе на вопрос от 22.02.2017). Кроме того, программное обеспечение прибора СПЕКТР-2 давно не обновлялось, т.к. в скором времени планируем его снимать с производства. Соответственно, все новинки в области обработки акустических сигналов есть только в приборе СПЕКТР-4.

22 января 2020, 07:07
Сергей:  Могу ли я получить копию паспорта прибора Спектр-4.32 на свой электронный адрес, для возможного его приобретения организацией?

Павел: Для этого необходимо зайти на вкладку "Загрузки" и скачать ссылку "Руководство по эксплуатации".

18 декабря 2019, 14:42
Артемий:  Нашей организации Ямалкоммунэнерго требуется специалист для обучения наших сотрудников правилам и специфики работы с прибором СПЕКТР-4.32, наше местоположение - город Салехард.

Павел: Рекомендуем обращаться в компанию "ОЗИС-Венчур" по т. (812) 657-12-53 или по электронной почте o.zis@mail.ru, выездное обучение возможно.

16 декабря 2019, 20:14
Сергей:  Возможно ли измерение прибором СПЕКТР-4 длины металлических свай (металлическая труба)?

Виталий: Да, измерение возможно. При проведении измерений ось датчика должна совпадать с осью трубы.

При проведении строительных работ, связанных с использованием свай, необходимо обеспечивать высокий уровень надёжности контроля за соблюдением установленной длины и глубины их залегания, а также наличия и локализации дефектов. Именно для этих целей и служит прибор СПЕКТР-4, выпускаемый компанией "Интерприбор". Его используют в ситуациях, когда необходимо провести определение длины свай или их целостности при:

  • утрате документации на объект приостановленного строительства, на котором уже выполнены работы по созданию свайного поля;
  • наличии сомнений в качестве выполненных работ (или соблюдении технологий), в т.ч. при создании свай буронабивным или буроинъекционным методом;
  • при проведении проектных работ - перед реконструкцией или надстройкой объекта, выполненного на свайном фундаменте;
  • появлении рисков для целостности свайных конструкций.

Специфика работы измерителя длины свай СПЕКТР-4

Принцип, по которому работает измеритель длины свай, основан на анализе волновых колебаний, создаваемых при помощи ударника и фиксируемых прибором. Именно так работает СПЕКТР-4, используемый в качестве:

  • дефектоскопа - при проведении работ на строительных объектах;
  • измерительного прибора при определении длины сваи.

Работа СПЕКТР-4, представленного в каталоге компании "Интерприбор", отвечает стандарту виброакустической диагностики ASTM-D5882. Это позволяет проводить диагностические процедуры и дефектоскопию на сваях из железобетона (заливных, буронабивных и т.п.) и других видах конструкций, используемых при создании свайных полей.

Преимущества прибора диагностики свай СПЕКТР-4

Среди очевидных преимуществ применения прибора можно выделить:

  • наличие в комплекте планшетного компьютера, производящего при определении длины сваи все необходимые вычисления и обработку данных непосредственно на обследуемом объекте;
  • удобный интерфейс, сенсорное управление, операционную систему с автоматическим обновлением, широкий угол обзора экрана.

На сайте нашей компании Вы также, можете ознакомиться с широким ассортиментом выпускаемых приборов для проведения мониторинга и дефектоскопии различных строительных конструкций, контроля и испытаний строительных материалов. В том числе, мы производим и поставляем нашим клиентам приборы неразрушающего контроля бетона высокой точности.
