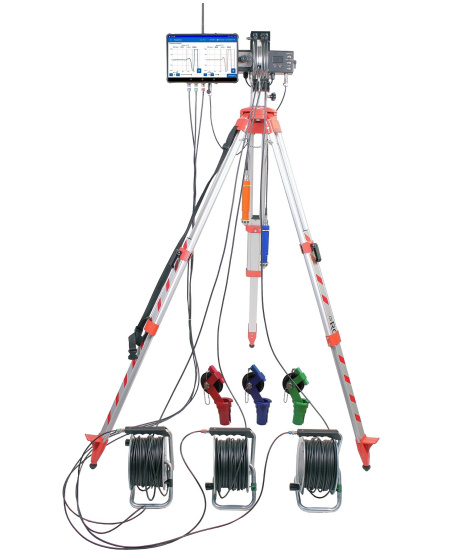

ДБС-2 Установка межскважинного ультразвукового каротажа

1 920 000 руб.
 шт.

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №52901-13
  Соответствует ТР ТС 020/2011
  Патент РФ №64377
  Гарантия 18 месяцев
  • Блок измерительный ДБС-2
  • Блок энкодеров ДБС-2
  • Втулки установочные диаметром 48 мм
  • Штатив геодезический в сумке для переноски
  • Погружной зонд-источник с гидроизоляцией IP68 П221-0.06-И1И
  • Погружной зонд-приемник с гидроизоляцией IP68 П221-0.06-И2П (2 шт.)
  • Барабан с кабелем* (3 шт.)
  • Комплект кабелей для подключения барабанов к блоку измерительному (5 м×3 шт.)
  • Кабель для подключения блока энкодеров к блоку измерительному
  • Планшетный компьютер с операционной системой «Андроид» и установленным приложением, в комплекте с зарядным устройством, кабелем USB, гарантийным талоном, паспортом и упаковкой
  • Антенна Wi-Fi
  • Держатель для блока измерительного и планшетного компьютера
  • Зарядное устройство USB (2А)
  • Кабель USB type C - USB type C, L = 0.5 м
  • Кабель USB-A - Jack 5.5×2.1 мм
  • Лента измерительная с грузом
  • Руководство по эксплуатации
  • Кейс
  • Транспортный ящик

* По умолчанию с длиной кабеля 33 м или 65 м по заказу.

Дополнительная комплектация по заказу

  • Внешний аккумулятор (Powerbank) c выходами USB-A и USB type C
  • Тележка транспортировочная со стяжным ремнем

Установка предназначена для измерения времени распространения ультразвуковых сигналов в телах бетонных свай и иных конструкций, поступающих от ультразвуковых (далее - УЗ) зондов, погружаемых в водонаполненные трубы доступа бетонных конструкций.

Установка позволяет осуществить ультразвуковой контроль однородности и сплошности бетона в сваях, и иных заглубленных и труднодоступных конструкциях, оборудованных трубами доступа, межскважинным ультразвуковым методом по времени, скорости распространения и затуханию ультразвукового (УЗ) сигнала.

Установка обеспечивает обнаружение и локализацию дефектов в телах свай и фундаментов с определением глубины, положения, геометрических размеров и свойств аномальной зоны в конструкции.

Основные области применения:

  • диагностика буронабивных свай с использованием специальных контрольных водонаполненных каналов (труб доступа) в соответствии со стандартами ГОСТ Р 71039-2023, ГОСТ Р 71733-2024, ASTM D6760-16, СТО ЭГЕОС 1-1.1-001-2018;
  • неразрушающий контроль качества железобетонных буронабивных, набивных свай, баретт, траншейных «стен в грунте», «стен в грунте» из буросекущих и бурокасательных свай.
  • Водостойкие ультразвуковые зонды для контроля свай, диаметром 32 мм и с разъемами фирмы MOCO.
  • Одновременное прозвучивание 2-х сечений свай.
  • Скорость подъема зондов до 1 м/с.
  • Инкрементные датчики положения в устройствах измерения глубины погружения зондов (энкодерах).
  • Блок энкодеров адаптирован для методов косых прозвучиваний и межскважинной ультразвуковой томографии.
  • Производительный специализированный измерительный блок с высокой частотой дискретизации измеряемых сигналов.
  • Автоматическое определение времени первого вступления ультразвуковых сигналов, зарегистрированных зондами-приемниками.
  • Регистрация сигналов с помощью 12-разрядных аналого-цифровых преобразователей.
  • Передача информации из измерительного блока в планшетный компьютер по интерфейсам USB или Wi-Fi.
  • Простое управление измерительным процессом с использованием визуальных и звуковых подсказок оператору.
  • Встроенный литиевый аккумулятор большой ёмкости.
  • Автоматическое сохранение, вычисление и архивирование результатов непосредственно на планшетном компьютере с предустановленным программным обеспечением.
  • Автоматическая подготовка отчетных документов по результатам испытаний.
  • Крепкая деревянная транспортная тара для надежного хранения и транспортировки элементов установки.
  • Полный комплект оборудования для межскважинного ультразвукового каротажа бетонных свай и фундаментов.
  • Формирование ультразвуковых импульсов при перемещении зонда-источника акустического сигнала в контрольных каналах сваи с заданным шагом между импульсами.
  • Измерение времени первого вступления сигналов, зарегистрированных зондами-приемниками.
  • Определение и анализ параметров ультразвуковых волн (скорость распространения, энергия и затухание) с целью получения выводов о сплошности бетона исследуемой конструкции.
  • Формирование результатов испытаний в автоматическом режиме в приложении на планшетном компьютере.
  • Сущность измерений.

Для проведения контроля сплошности бетона межскважинным ультразвуковым методом в тело конструкции в составе арматурного каркаса заблаговременно установлены трубы доступа.

Для проведения измерений в одну трубу доступа до нижней отметки погружают источник, а в другую приемник ультразвуковых волн. Источник и приемник синхронно поднимают и с заданным шагом производят возбуждение и регистрацию ультразвуковых сигналов. Упругие волны c частотой 90 кГц, возбужденные с помощью источника, распространяются в бетоне конструкции и регистрируются с помощью приемника. Зарегистрированные сигналы (зависимость амплитуды ультразвукового сигнала от времени) передаются в планшетный компьютер для дальнейшей визуализации, обработки и интерпретации.

Работа установки основана на измерении времени прохождения ультразвукового импульса в материале сваи или фундамента от источника к приемнику.

Шаг измерений по высоте сваи фиксированный 50 мм. Скорость ультразвука вычисляется делением расстояния между источником и приемником (базы прозвучивания) на измеренное время.

В рабочем режиме измерений зонд-источник формирует ультразвуковой импульс в момент прохождения отметки по высоте, заданной шагом измерений, при этом контролируется скорость продвижения зондов.

Для каждого импульса регистрируются глубина расположения зондов и выходной сигнал зондов-приемников (синхронизированный с формированием ультразвуковых импульсов зондом-источником). Выходные сигналы зондов-приемников оцифровываются и сохраняются в виде зависимостей амплитуды от времени, после чего проводится их обработка и вычисление необходимых параметров ультразвуковых волн.

Сформированный протокол испытаний в формате PDF и журнал испытаний в формате xslx по содержанию соответствуют требованиям, приведенных в ГОСТ Р 71039-2023.

Диапазон показаний скорости распространения УЗ импульсов, м/с

2000 – 5000

Шаг измерений по высоте сваи, мм

50

Пределы установки базы измерений при прозвучивании*, мм

200 – 1200

Рабочая частота УЗ колебаний, кГц

90 ± 10

Максимальная скорость протягивания кабелей, м/с

1

Интерфейс связи с мобильным устройством

Wi-Fi, USB

Питание электронного блока установки, В:

- от встроенного Li-Pol аккумулятора

- от внешнего источника питания (зарядное устройство, внешний аккумулятор Powerbank)

3,7 ± 0,5



5 ± 0,25

Емкость, используемого аккумулятора, мА·ч

10000

Потребляемая мощность, Вт, не более

2,0

Время непрерывной работы, ч, не менее

10

Условия эксплуатации:



- температура окружающей среды, °С

+5 … +40

- относительная влажность при температуре плюс 30 °С и более низких температурах, без конденсации влаги, %

до 95

- атмосферное давление, кПа

84...106,7

Габаритные размеры (длина ´ ширина ´ высота), мм

1350×690×500

Масса полного комплекта оборудования, кг, не более

30

Средний срок службы, лет, не менее

10

* Длина бетонного промежутка между трубами доступа

Метрологические характеристики

Диапазон измерений времени распространения УЗ импульсов, мкс

10,0 – 1000,0

Пределы допускаемой основной абсолютной погрешности измерения (Δ0) времени распространения УЗ импульсов, мкс

± 2,0

Диапазон измерений длины (глубины погружения) кабелей зондов, м

0,00 – 100,00

Пределы допускаемой абсолютной

погрешности измерений длины:

- до 10,00 м (включительно), м

- свыше 10,00 и до 100,00 м, м

± 0,05

± [0,05 + 0,01·(L*-10)]

* L - число полных и неполных метров в измеряемом отрезке

18 августа 2019, 04:47
Garipov:  У меня есть прибор ПУЛЬСАР для контроля прочности. Возможно ли использование данного прибора для диагностики свай при наличии узк излучателя и приемника подводного (герметичного) исполнения?

Павел: При наличии узк излучателя и приемника подводных (в герметичном исполнении -И4 или -И5) вы сможете проводить обычные измерения прочности бетона на объектах, расположенных под водой. Данные излучатели не предназначены для работы в вертикальных водонаполненных трубах, как предусмотрено методикой измерений прибором ПУЛЬСАР-2.2 ДБС. Соответственно, вы не сможете выполнить полноценную диагностику свай.

12 сентября 2017, 15:06
Алена:  Что делают с трубками после проведения испытаний?

Павел: Обычно с трубами и водой ничего не делают. Оставляют как есть внутри сваи.

13 мая 2017, 10:40
Гамзат:  Каков диаметр ультразвукового преобразователя и каков минимальный диаметр трубы канала необходимый для измерения. Есть ли требования по толщине стенок металлической трубы? Рассматриваем возможность приобретения вашего прибора ПУЛЬСАР-2.2 ДБС.

Павел: Диаметр ультразвуковых преобразователей 30 мм, соответственно внутренний диаметр трубы должен быть больше, для того, чтобы осталась прослойка воды между датчиком и стенкой трубы (например, можно взять около 50 мм). Толщина стенок труб должна быть достаточной, чтобы заливаемый бетон их не деформировал.

27 июня 2016, 11:07
Андрей:  У меня прибор ПУЛЬСАР 2.2 версия "ДБС". Как при работе с погружными зондами необходимо выставлять уровень усиления?

Александр: Если при испытаниях Вы будете оценивать уровень энергии сигнала, то необходимо подбирать максимальный уровень усиления сигнала, при котором нет его ограничения на экране. Если оценки уровня энергии не будет, то уровень усиления можно добавлять и сигнал может уходить в ограничение, но при этом следите, чтобы уровень усиления шумов не мешал первому вступлению.

Заложение свайных фундаментов происходит на начальном этапе строительства объекта, но производственный брак на данном этапе может значительно повлиять на прочностные, эксплуатационные характеристики конструкции, заметно понизив её надёжность. Цена пропущенных дефектов здесь очень велика, вне зависимости от того, идет речь об инъекционных или буронабивных сваях, изготавливаемых непосредственно при обустройстве свайных полей. Чтобы избежать подобных проблем компания "Интерприбор" разработала прибор диагностики свай для максимально точной проверки целостности конструкции, работающий в ультразвуковом диапазоне.

В отличие от дефектоскопии с применением акустико-волновых методов здесь в качестве инструмента для измерений используют ультразвук. Это более трудоёмкий по сравнению с волновым метод, т.к. необходимо на этапе изготовления фундаментов закладывать в конструкцию дополнительные элементы в виде полых труб. Но полученные результаты проще интерпретировать, они имеют более высокий уровень детализации. Для проведения измерений в сваях используют высокочувствительные датчики, а для лучшего прохождения сигнала от них через трубы в тело сваи используют воду. Информацию с датчиков считывают прибором, при этом получаемые данные прибор оперативно обрабатывает и выводит на экран в виде готового решения, что значительно ускоряет процесс замеров и позволяет обслуживать прибор силами всего одного операторов. Затем накопленные данные можно передать на ПК.

Прибор диагностики свай  — Дефектоскоп буронабивных свай: ультразвуковой прибор ПУЛЬСАР-2.2 с комплектом дополнительного оборудования ДБС

Дефектоскоп на базе ультразвукового прибора ПУЛЬСАР-2.2 позволяет с высоким уровнем точности производить оперативное измерение показателей прочности и целостности обследуемых свай, обеспечивая быстрое выявление дефектов и локализацию их в теле сваи. Он также позволяет выявлять наличие в свайной конструкции посторонних включений, не предусмотренных проектом (например, грунта). Помимо этого, использование данного прибора дает возможность моделировать пространственное положение дефектов в сваи, оценивая их влияние на конечную конструкцию.

Предлагаемый компанией "Интерприбор" ультразвуковой прибор ПУЛЬСАР-2.2 с комплектом дополнительного оборудования "ДБС" представляет собой профессиональное оборудование высокой точности, обеспечивающее эффективный контроль сплошности свай. Его используют в на строительных объектах, обеспечивая высокую скорость и точность получения данных об измеряемой конструкции.
