ОНИКС-1.СК Измеритель прочности сцепления кирпича

от 218 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Патент РФ
№130324

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №57880-14
  Соответствует ТР ТС 020/2011
  Патент РФ №130324
  Гарантия 18 месяцев
  • Пресс гидравлический со встроенным электронным блоком:
    • ОНИКС-1.СК.050 - с предельной нагрузкой до 50 кН
    • ОНИКС-1.СК.100 - с предельной нагрузкой до 100 кН
  • Траверса захвата
  • Шипы сменные (10 шт.)
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке)

Тяга для захвата кирпича

Тяга для захвата кирпича

Габариты 260х140х80 мм

70 000 руб.

Рама для продольной установки

Рама для продольной установки

Для установки ОНИКС-1.СК вдоль кирпича

20 200 руб.

Шип сменный

Шип сменный

Комплект (10 шт.)

8 400 руб.

Кофр для ОНИКС-1.СК

Кофр для ОНИКС-1.СК

Габариты 350х240х230 мм

11 200 руб.

Измеритель прочности сцепления кирпича ОНИКС-1.СК предназначен для:

  • определения прочности сцепления кирпича, природных и искусственных камней в фрагментах кладки стен зданий методом нормального отрыва (ГОСТ 24992);
  • контроля прочности сцепления кирпича (камней) в построечных условиях;
  • проведения лабораторных испытаний на образцах продукции.
  • Жесткий захват с твердосплавными шипами (патент), исключающими его проскальзывание
  • Удобство и оперативность установки на объект контроля
  • Возможность поперечной и продольной установки гидропресса на фрагмент кладки (раму для продольной установки пресса поставляют по заказу)
  • Возможность других применений со спецприспособлениями
  • Широкий диапазон нагрузок
  • Предварительное натяжение штурвалом
  • Регулируемые опоры с поворотным башмаком
  • Компактность, небольшие габариты и вес
  • Выпускаются два варианта исполнения прибора
  • Цветной TFT дисплей
  • Встроенный аккумулятор большой ёмкости
  • Индикация в цифровой и графической форме заданной и фактической скоростей нагружения
  • Автоматическая фиксация усилия отрыва и вычисление прочности сцепления
  • Выбор объекта испытаний (кирпича, камня и др.) и задание его геометрических размеров
  • Архивация 450 результатов и условий измерений в реальном времени
  • Отображение результатов и просмотр архива на цветном дисплее с подсветкой
  • Программируемое автоматическое отключение прибора при перерывах в работе
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумулятора
Предельное усилие отрыва (050 / 100), кН 50 / 100
Пределы относительной погрешности измерения нагрузки, % ±2
Размер кирпича под захват, мм (120±3)х250х65...140
Габаритные размеры гидропресса (050 / 100), мм 300x90x185 / 310х78х215
Габаритные размеры устройства захвата, мм 260х140х80
Габаритные размеры рамы для продольной установки, мм 320х100х70
Масса гидропресса (050 / 100), кг 3,6 / 5,9
Масса устройства захвата, кг 2,8
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Дополнительная обработка результатов испытаний
  • Экспорт в Excel, сохранение в текстовый формат для других программ

26 апреля 2018, 18:35
Иван Васильевич:  Есть ли у Вас обучающее видео как правильно проверять кирпичную кладку на отрыв? Если есть, направьте пожалуйста мне на почту. Заранее благодарю.

Павел: На данный момент обучающего видео по работе с кирпичной кладкой у нас нет.

Контроль за уровнем прочности сцепления в элементах кирпичной кладки требует проведения специальных испытаний, позволяющих получить достоверные и актуальные сведения о характеристиках полученного соединения. Проводятся такие мероприятия как в условиях лаборатории для подбора новых составов и исследования их свойств, так и при испытаниях в условиях возведённого объекта для определения фактической остаточной прочности сцепления имеющейся кладки.

Измеритель прочности ОНИКС-1.СК

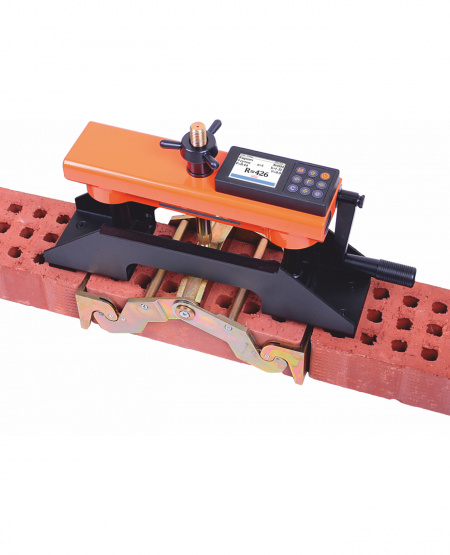

Для получения в таких испытаниях объективных результатов компания "Интерприбор" создала измеритель прочности кирпича. Прибор представляет собой комплект из гидравлического пресса, оснащенного электронным контроллером для фиксации и обработки данных, и траверсы, используемой для захвата испытываемой конструкции. Измеритель позволяет отслеживать заданные показатели прочности сцепления с применением метода нормального отрыва, рекомендованного ГОСТ 24992. В рамках этого метода измеритель прочности ОНИКС должен обеспечить строго вертикальный отрыв испытуемого кирпича или камня, что достигается специальной самоцентрирующейся конструкцией пресса в сочетании с траверсой захвата, оснащенной дополнительными шипами, гарантирующими максимально надежное сцепление прижимных скоб траверсы с поверхностью элементов кладки.

ОНИКС-1.СК ориентирован на использование для контрольных испытаний кирпичной кладки, а также соединений с применением природного камня или его искусственных аналогов. Все получаемые данные отображаются на дисплее в виде численной и графической информации. Выбор объекта испытаний и его габаритов, от которых зависит полученный результат, можно задавать перед проведением испытаний индивидуально. Встроенные аккумулятор и блок памяти позволяют гарантировать продолжительную автономную работу с сохранением в памяти полученных данных, что даёт возможность проводить испытания в течение длительного времени.

Наряду с контролем прочности сцепления, для обеспечения качества полного цикла производства, компания «Интерприбор» производит автономный регистратор процессов сушки кирпича Автограф-1.1.
