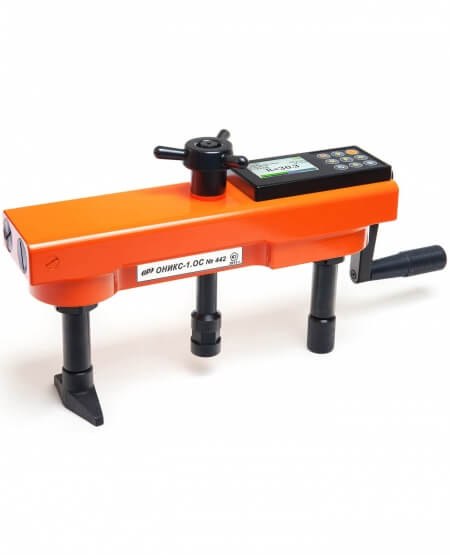

ОНИКС-1.ОСИзмеритель прочности бетона (отрыв со скалыванием)

от 89 000 руб.
 шт.
1 2
Выберите исполнение:
  Патенты РФ №7967 и №2271528
  Прибор внесен в Государственный реестр СИ РФ №57880-14
  Прибор внесен в реестры СИ Казахстана и Украины
  • Пресс гидравлический со встроенным электронным блоком:
    • ОНИКС-1.ОС.050 - рабочая нагрузка до 50 кН
    • ОНИКС-1.ОС.100 - рабочая нагрузка до 100 кН
  • Анкер:
    • ОНИКС-1.ОС.050 - ø16x35 мм (улучшенный), ø24x48 мм
    • ОНИКС-1.ОС.100 - ø16x35 мм (улучшенный), ø24x48 мм (усиленные)
  • Сегменты:
    • ОНИКС-1.ОС.050 - ø16x35 мм (3 шт. улучшенные), ø24x48 мм (3 шт.)
    • ОНИКС-1.ОС.100 - ø16x35 мм (улучшенный), ø24x48 мм (усиленный)
  • Механическое расточное устройство:
    • ø16 мм, ø24 мм
  • Проставочное кольцо 5 мм, 10 мм
  • Кондуктор угла сверления
  • Рожковый ключ:
    • ОНИКС-1.ОС.050 - 19 мм
    • ОНИКС-1.ОС.100 - 23 мм
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке"
  • Руководство по эксплуатации
  • Свидетельство о Госповерке (1 год)

Анкер ø16x35 мм

Анкер ø16x35 мм

1 500 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Анкер ø16x35 мм (улучшенный)

Анкер ø16x35 мм (улучшенный)

1 530 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Анкер ø24x48 мм

Анкер ø24x48 мм

1 580 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Анкер ø24x48 мм (усиленный)

Анкер ø24x48 мм (усиленный)

1 600 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Сегменты ø16x35 мм

Сегменты ø16x35 мм

1 800 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Сегменты ø16x35 мм (улучшенные)

Сегменты ø16x35 мм (улучшенные)

1 850 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Сегменты ø16x48 мм

Сегменты ø16x48 мм

1 900 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Сегменты ø24x48 мм

Сегменты ø24x48 мм

1 900 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Сегменты ø24x48 мм (усиленные)

Сегменты ø24x48 мм (усиленные)

1 950 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Устройство расточное с электроприводом Ø16 мм

Устройство расточное с электроприводом Ø16 мм

22 600 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Устройство расточное с электроприводом Ø24 мм

Устройство расточное с электроприводом Ø24 мм

23 100 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Устройство расточное механическое Ø 16 мм

Устройство расточное механическое Ø 16 мм

4 700 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Устройство расточное механическое Ø 24 мм

Устройство расточное механическое Ø 24 мм

4 700 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Кондуктор угла сверления

Кондуктор угла сверления

3 200 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Кофр для ОНИКС-1.ОС.050

Кофр для ОНИКС-1.ОС.050

5 400 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Кофр для ОНИКС-1.ОС.100

Кофр для ОНИКС-1.ОС.100

6 500 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО

Кейс для ОНИКС-1.ОС.050

Кейс для ОНИКС-1.ОС.050

9 300 руб.
В ИЗБРАННОЕ ИЗ ИЗБРАННОГО
  • ОНИКС-1.ОС (старое название ОНИКС-ОС) предназначен для определения прочности и класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций
  • Прибор используют для уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с Методической инструкцией НИИЖБ МДС 62-2.01 и ГОСТ 22690, Прил. 9
  • В ОНИКС-1.ОС впервые применены инновационные технические решения, исключающие проскальзывание анкера и стабилизирующие конус вырыва, существенно улучшающие метрологические и эксплуатационные характеристики (патент)
  • Создана эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
  • Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
  • Легкая, безопасная и удобная установка прибора на объект контроля, особенно на вертикальных поверхностях, удобное горизонтальное расположение рукояти гидропривода
  • Функция сигнализации превышения рабочего хода, позволяющая продлить безопасную эксплуатацию прибора
  • Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес
  • Приборы имеют встроенные электронику с цветным TFT дисплеем и литиевый аккумулятор большой ёмкости
  • Выпускаются два варианта исполнения прибора с диапазонами нагрузок до 50 и 100 кН
  • Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 100 кН
  • Возможна комплектация приборов специализированными расточными устройствами двух видов (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера):
  •  – ручным механическим с твердосплавным режущим элементом
  •  – с высокооборотным электроприводом и алмазным режущим элементом
  • Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом
  • Контроль скорости нагружения и её индикация на графическом дисплее с подсветкой
  • Автоматическая фиксация усилия вырыва анкера
  • Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
  • Установка градуировочных характеристик для испытания новых материалов
  • Архивация 800 протоколов испытаний в реальном времени
  • Программируемое автоматическое отключение прибора при перерывах в работе
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумулятора
  • Специализированная сервисная компьютерная программа
  ОС.050 ОС.100
Диапазон измерения прочности, МПа 5...100 10...150
Диапазон рабочих нагрузок, кН 5...50 5...100
Предельное усилие вырыва анкера, кН 65 110
Пределы относительной погрешности измерения нагрузки, % ±2 ±2
Габаритные размеры, мм 360х60х175 380х60х200
Масса прибора, кг 3,6 5,4
Типоразмеры анкеров, мм (ø x h) 16х35/30 16х35/30
  16х48/38
  24х48 24х48
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

Роман 27 сентября 2017, 20:47

Не могу подключить прибор ОНИКС-1.ОС.050 к компьютеру (Windows 10 - 64). Программа пишет: Не удается открыть соединение.

Павел

Рекомендую посмотреть инструкцию.

Александр 22 июля 2017, 00:30

При превышении скорости нагружения более 3 кН/с (выход за пределы шкалы), намного ли завышаются показания прибора?

Сергей

Степень завышения прочности каждый раз будет разная, в зависимости от свойств испытуемого материала.

Артем 11 апреля 2017, 21:37

При испытании на отрыв со скалыванием в настройках прибора указали h=25 вместо 35 и результаты завышены. Можно ли пересчитать на h=35?

Сергей

Да, можно. Для этого полученный результат необходимо разделить на 1,95.

Елена 27 декабря 2016, 14:01

Прошу сообщить имеется ли техническая возможность у прибора ОНИКС-ОС исполнение 2, применить его для проведения испытаний по определению адгезии (прочности сцепления с основанием штукатурных поверхностей) в соответствии с ГОСТ 28574-2014 (РБ). Если такая возможность имеется, прошу сообщить какие дополнительные приспособления необходимо приобрести.

Сергей

Следует обратить внимание, что прибор ОНИКС-1.ОС исполнение 2 имеет максимальную нагрузку 100 кН. Для измерения адгезии 100 кН - достаточно большая величина, поэтому, чтобы получить результат с заданной точностью, вам придется работать с отрывной пластиной размерами примерно 100х100 мм (таких пластин мы не поставляем, придётся изготавливать самостоятельно), кроме того для удобства работы с прибором желательно иметь специализированную прошивку (для данного прибора такой прошивки нет, соответственно он и не сертифицирован для измерения адгезии). Если речь идёт только о технической возможности, то имея пластину большой площади и пересчитывая вручную показания усилия, создаваемого прибором при отрыве, определить значение адгезии вы сможете.

Владимир Бондаренко 18 декабря 2016, 20:40

Интересует программа связи для ОНИКС-1.ОС для операционной системы Mac OS, есть ли такая?

Алесандр

Нет, наше программное обеспечение предназначено для работы с Windows.

Антон 08 августа 2016, 12:38

Столкнулись с такой проблемой: при испытании прибором ОНИКС-ОС прибор как будто бы выдавливает сегменты, не совершая при этом сам отрыв. В чем может быть причина?

Павел

Скорее всего вы сделали шпур слишком большого диаметра, также обратите внимание на необходимость выполнять кольцевую проточку под сегменты анкера.

Евгений 22 апреля 2016, 17:09

Согласно таблице я выбираю глубину шпура 47 мм для анкера 16х35, затем сверлю отверстие ровно 47 мм, контролируя штангенциркулем, но при установке анкера он не вставляется как на видеоинструкции (полностью не входит в шпур и торчит), проточка не помогает. Могу ли я делать длину шпура глубже? Второй вопрос об анкере 16х35: в ГОСТ 22690 есть стандартная схема испытания отрывом со скалыванием, она применяется, когда выполнен ряд условий, одно из которых - вид анкера. При замере нижней части диаметра вашего анкера получил не 16мм, а 15,5 мм, критично ли это?

Сергей

Глубину шпура допустимо делать больше. Практика показывает, что обычно нужно 52 мм. По второму вопросу: 16 мм это диаметр анкера в сборе, вместе с сегментами. Диаметр нижней части самого анкера 15,5 мм допустим.

Виктор 24 апреля 2012, 16:51

У меня 3 вопроса:
1. Есть ли принципиальные требования к пробуренным отверстиям в теле конструкции для прибора ОНИКС-1.ОС? Такие, например, как ровность поверхности. Можно ли отверстие просверлить обычным буром при помощи перфоратора?
2. Какова минимальная толщина испытываемой конструкции?
3. Какое минимальное расстояние должно быть от анкера до арматуры конструкции?
Спасибо.

Сергей

Здравствуйте, Виктор! У нас на сайте, на странице прибора ОНИКС-1.ОС, в разделе "Поддержка" подразделе "Документация и программное обеспечение" вы можете скачать Руководство пользователя в формате pdf. В Руководстве вам следует ознакомиться с разделом 6.3 Подготовка объекта.

Михаил 01 февраля 2007, 12:43

1. Как оценить степень изношенности сегментов для анкера (можно использовать или нет)?
2. Существуют ли нормативные сроки службы сегментов?
3. Как выбрать оптимальную скорость нагружения при проведении испытания?

Сергей

1. По внешнему виду и если каждый раз присутствует проскальзывание при нагружении.
2. Нормативных сроков нет - все зависит как часто и какой прочности бетон испытывать, а также от глубины заделки анкера.
3. Скорость нагружения должна лежать в пределах 1,5-3 кН/с.

Для определения качества бетона при возведении зданий и сооружений часто используется метод отрыва со скалыванием, который относится к неразрушающим методам исследования согласно ГОСТ 22690 и методическим инструкциям НИИЖБ. Фактически – это метод, во время которого проводится испытание анкера на вырыв. Анкер с сегментами крепится в исследуемый участок бетонной конструкции и измеряется усилие при его вырывании, разрушающее бетон рядом с анкером.

Сущность метода отрыва со скалыванием

По усилию вырыва судят о прочности бетона. Преимущество данного метода заключается в том, что прочность бетона мы получаем сразу на испытуемом объекте, без лабораторных испытаний образцов. Для получения результата не нужно проводить градуировку прибора на конкретный состав бетона. Это делает метод отрыва со скалыванием, прибор для которого используют в ответственных случаях, применимым как для контроля новых объектов строительства, так и давно возведённых объектов при их модернизации и реконструкции.

Кроме того, отрыв со скалыванием, прибор для которого широко используется совместно с другими методами неразрушающего контроля качества бетона, является основой для расчета градуировочных зависимостей этих приборов.

Проблема точности измерений при испытании анкера на вырыв

Следует обратить особое внимание, что для обеспечения высокой точности измерений при испытании анкера на вырыв важно исключить его проскальзывание. Ошибки, связанные с неучётом или неправильным учётом проскальзывания, – очень распространённая ситуация. Структура бетона неоднородна и при приложении нагрузки сегменты анкера имеют разную силу сцепления с поверхностью шпура, в результате часто один сегмент может проскальзывать больше, второй меньше, третий вообще не проскальзывать. При испытании такого анкера вырванная часть бетона будет иметь сильно несимметричный характер. Как в таком случае оценить фактическую глубину вырыва и несимметричность вырванного фрагмента? Ошибка измерений может быть значительной.

ОНИКС-1.ОС как оптимальное решение

Компания «Интерприбор» разработала и выпускает измеритель прочности бетона методом вырыва анкера ОНИКС-1.ОС в двух базовых модификациях – с рабочей нагрузкой до 50 и 100 кН. Запатентованная конструкция анкеров компании «Интерприбор» благодаря проточке в шпуре и специальной геометрии сегментов позволяет исключить проскальзывание и обеспечивает при испытании анкера вырыв аккуратного симметричного фрагмента бетона, что существенно повышает метрологические характеристики прибора.

ОНИКС-1.ОС внесен в Госреестр СИ России, реестры Казахстана и Украины.
