ПРИБОРЫ ДИАГНОСТИКИ СВАЙ

4

Представленные здесь приборы предназначены для контроля состояния свай во время проведения строительных работ и при дальнейшей эксплуатации объектов. Они позволяют оценить глубину забивки свай и выявить имеющиеся в них дефекты. Гарантийный срок эксплуатации приборов составляет от 18 до 24 месяцев.

Сортировка:    По алфавиту    По цене
Показывать на странице

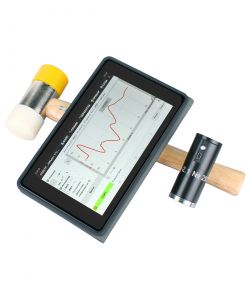

СПЕКТР-4

от 189 200 руб.

СПЕКТР-2.0

от 179 300 руб.

ПУЛЬСАР-2.2 "ДБС"

от 520 000 руб.

ТЕРМОСКАН

от 325 000 руб.


Сваи – это один из важных элементов строительных конструкций, вносящий существенный вклад в возможность безопасной эксплуатации всего объекта строительства. С учетом того, что в обычных условиях сваи на всю длину скрыты под уровнем земли, контроль их длины, а также наличия дефектов является крайне сложной задачей. Наша компания предлагает приборы, принцип действия которых основан на акустическом и ультразвуковом методах неразрушающего контроля.

Наши приборы диагностики свай

Приборы серии СПЕКТР для диагностики свай используют акустический метод контроля. Приборы позволяют работать со сваями (другими стержневыми элементами, погруженными в грунт) из любых материалов. Суть применяемого метода основана на регистрации отражения упругого колебания, возбуждаемого в теле сваи, от ее конца или дефектов. Метод может быть использован как в условиях строительной площадки, когда к оголовку сваи есть свободный доступ, так и в случае, когда сваи объединены ростверком и уже находятся под зданием.

Приборы СПЕКТР-2 и СПЕКТР-4 схожи по своему функциональному назначению (их применяют для оценки длины и контроля сплошности свай - определяют места расположения дефектов в этих конструкциях), но отличаются по удобству использования (если с помощью прибора СПЕКТР-4 можно выполнить все измерения и получить результат непосредственно на объекте, то СПЕКТР-2 выполняет только сбор данных и их предварительную обработку, для получения окончательного результата нужен компьютер, если в данных что-то не так, то придётся снова возвращаться на объект). Также, при использовании специализированных методик, эти приборы можно использовать в качестве дефектоскопа для некоторых изделий, поддающихся тестированию на ударное воздействие.

ПУЛЬСАР-2.2 «ДБС» - это узкоспециализированный прибор диагностики свай, позволяющий работать только с буронабивными сваями и другими монолитными фундаментами устраиваемыми непосредственно в грунте. Принцип работы прибора основан на замере параметров ультразвукового сигнала, который распространяется в бетоне сваи. Основным условием выполнения измерений данным прибором является предварительная установка в тело конструкции (сваи) трубок доступа, которые должны быть смонтированы к арматурному каркасу, идти на всю глубину конструкции, быть герметичны и выходить на поверхность за пределы сваи. Во время измерения, проводимого не ранее чем через 7 дней с момента укладки бетонной смеси, трубки доступа заполняют водой (или иной жидкостью), в которую погружают ультразвуковые датчики прибора. Контроль производят по всей длине сваи, либо на заранее определенных глубинах по принципу сквозного прозвучивания как и для надземных конструкций. Необходимость такого контроля обусловлена, в частности, требованиями п.7.5.17 СП 24.13330.2011.
