ОНИКС-1.ОС.Э Автоматический измеритель прочности бетона (отрыв со скалыванием)

от 378 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Патенты РФ
№79673 и №2271528

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №57880-14
  Соответствует ТР ТС 020/2011
  Патенты РФ №79673 и №2271528
  Гарантия 18 месяцев
  • Пресс гидравлический со встроенным электронным блоком:
    • ОНИКС-1.ОС.060Э - рабочая нагрузка до 60 кН
    • ОНИКС-1.ОС.100Э - рабочая нагрузка до 100 кН
  • Анкера классические:
    • ø16x35 мм
    • ø24x48 мм
  • Сегменты классические:
    • ø16x35 мм
    • ø24x48 мм
  • Микрометрическая гайка
  • Рожковый ключ:
    • ОНИКС-1.ОС.060Э - 19х24 мм
    • ОНИКС-1.ОС.100Э - 22х24 мм
  • Смазка техническая Литол-24, 100 мл
  • Помпа продувная
  • Металлическая щетка
  • Стропа страховочная
  • Зарядное устройство 16,8В (3А)
  • Зарядное устройство USB (1А)
  • Кабель USB A-miniB
  • Программа связи с ПК на "Flash-визитке" / СD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Кейс пластиковый (2 шт.)

Анкер ø16x35 мм

Анкер ø16x35 мм

3 000 руб.

Анкер ø24x48 мм

Анкер ø24x48 мм

3 300 руб.

Сегменты ø16x35 мм

Сегменты ø16x35 мм

3 000 руб.

Сегменты ø24x48 мм

Сегменты ø24x48 мм

3 300 руб.

Сегменты ø16x35 мм классические

Сегменты ø16x35 мм классические

3 000 руб.

Сегменты ø24x48 мм классические

Сегменты ø24x48 мм классические

3 300 руб.

Бур ø24

Бур ø24

Имеет 4 режущие кромки

1 900 руб.

ОНИКС-1.ОС.Э предназначен для определения прочности бетона и его класса бетона методом отрыва со скалыванием по ГОСТ 22690 на объектах строительства, при обследовании зданий, сооружений и конструкций

Прибор используют для определения и уточнения градуировочных характеристик ультразвуковых и ударно-импульсных приборов в соответствии с ГОСТ 17624 Приложения Б, В и ГОСТ 22690 Приложения Е, Ж

  • В ОНИКС-1.ОС.060Э впервые применены инновационные технические решения: реализован полностью автоматический цикл измерения за счет использования высокопроизводительного электропривода, исключено проскальзывание анкера и стабилизирован конус вырыва; существенно улучшены метрологические и эксплуатационные характеристики (патент)
  • Встроенный литиевый аккумулятор большой емкости обеспечивает более 150 вырывов (при температуре окружающей среды 25 °С)
  • Обновленная эргономичная, компактная и лёгкая конструкция с двумя силовыми гидроцилиндрами-опорами, с самоустановкой оси вырыва и винтовым соединением анкера с тягой, упрощающая установку на объект во время испытаний без перекосов, регулировок и проскальзываний, а также исключающая падение прибора (патент)
  • Удобный штурвал для быстрого создания предварительного натяжения анкера (с усилием до 5 кН) при установке прибора на объект контроля
  • Безопасная и простая установка прибора на объект контроля, особенно на вертикальных поверхностях
  • Функция автоматического ограничения превышения рабочего хода
  • Большой запас прочности конструкции; конструктивные элементы прибора выполнены из высокопрочных и легких материалов, минимизирующих его габариты и вес

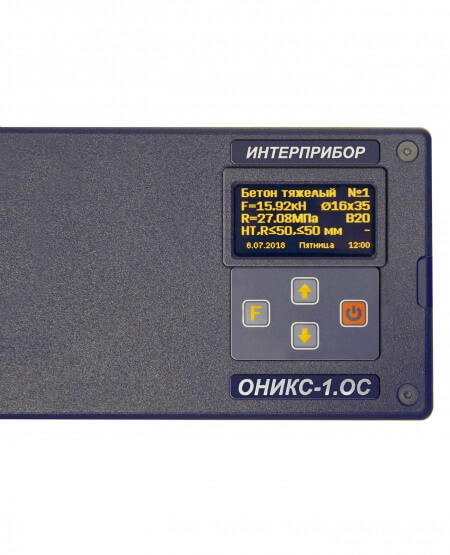

  • Контрастный монохромный OLED дисплей
  • Для работы с высокопрочными бетонами существенно доработана конструкция прибора: использовано запатентованное решение с двумя приводными гидроцилиндрами, редуктором и двумя силовыми опорными цилиндрами, создающими диапазон нагрузок до 60 кН
  • Прибор комплектуется специализированным расточным устройством с высокооборотным электроприводом и алмазным режущим элементом (для формирования кольцевой проточки в шпуре, обеспечивающей надежную фиксацию анкера)
  • Новая усиленная конструкция анкеров из высокопрочной булатной стали с многократно увеличенным эксплуатационным ресурсом
  • Полностью автоматический цикл измерения с индикацией на графическом дисплее с подсветкой
  • Автоматическая фиксация усилия вырыва анкера
  • Вычисление прочности бетона с учетом его вида, способа твердения, типоразмера анкера, статистическая обработка результатов испытаний
  • Установка градуировочных характеристик для испытания новых материалов
  • Архивация 800 протоколов испытаний с датой и временем измерений
  • Программируемое автоматическое отключение прибора при перерывах в работе
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумулятора
  • Специализированная сервисная компьютерная программа
  Оникс-1.ОС.060 Оникс-1.ОС.100
Диапазон измерения нагрузок, кН 5...50 5...100
Пределы допускаемой основной относительной погрешности при измерения нагрузки, % ±2.0 ±2.0
Габаритные размеры, мм 343х80х180 343х80х180
Масса прибора, не менее кг 5,9 5,9
Типоразмеры анкеров, мм (ø x h) 16х35 16х35
  24х48 24х48
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

29 июля 2019, 12:57
Андрей:  Вопрос по Смартфону: можно ли скачать на свой смартфон отдельно ПО для связи с прибором?

Павел: Работоспособность поставляемого нами смартфона с предустановленным ПО мы тестируем, гарантировать работу ПО на смартфоне покупателя на 100% мы не можем, поэтому программу отдельно от смартфона не поставляем.

29 июля 2019, 12:52
Андрей:  На сколько замеров хватает аккумулятора? На видео видно что при нагрузке заряд батареи то понижается то повышается. И со временем при старом аккумуляторе ( с низкой ёмкостью) , какова вероятность, что при измерении анкер может застрять на пол пути, и его придётся вырывать ОНИКСом с механической ручкой? Какой ресурс аккумулятора?

Павел: Аккумулятор литиевый с большим ресурсом работы, его ёмкость составляет 3000 мАч * 14 В. По нашей оценке при полной зарядке он позволяет выполнить 120-150 вырывов. Через несколько лет активной работы с прибором возможно потребуется замена аккумулятора, но такая же проблема может возникнуть с любым другим электронным прибором, работающим от аккумулятора или батареи.

Для определения качества бетона при возведении зданий и сооружений часто используется метод отрыва со скалыванием, который относится к неразрушающим методам исследования согласно ГОСТ 22690 и методическим инструкциям НИИЖБ. Фактически – это метод, которым проводят испытание анкера на вырыв. Анкер с сегментами крепится в исследуемый участок бетонной конструкции и измеряется усилие при его вырывании, разрушающее бетон рядом с анкером.

Сущность метода отрыва со скалыванием

По усилию вырыва судят о прочности бетона. Преимущество данного метода заключается в том, что прочность бетона мы получаем сразу на испытуемом объекте, без лабораторных испытаний образцов. Для получения результата не нужно проводить градуировку прибора на конкретный состав бетона. Это делает метод отрыва со скалыванием, прибор для которого используют в ответственных случаях, применимым как для контроля новых объектов строительства, так и давно возведённых объектов при их модернизации и реконструкции.

Также отрыв со скалыванием, прибор для которого широко используется совместно с другими методами неразрушающего контроля качества бетона, является основой для расчета градуировочных зависимостей этих приборов.

Проблемы точности измерений при испытании анкера на вырыв

Общеизвестной проблемой, которую необходимо решить для получения точных результатов измерения прочности методом отрыва со скалыванием является исключение проскальзывания анкера. Но кроме этого есть ещё несколько моментов, о которых мало кто упоминает. Например, при вырыве фрагмента бетона важно точно определить сам момент отрыва. Обычно электроника прибора просто фиксирует максимальную нагрузку в процессе нагружения анкера. Если нагружение производит оператор вручную при помощи рукояти, то он останавливает процесс или на основе показаний силоизмерителя или по собственным ощущениям от усилия вращения рукояти пресса (силовозбудителя). Это может добавить дополнительных 5-10% к погрешности испытаний. При поддержании постоянной скорости нагружения при помощи электропривода и контроле электроникой созданной нагрузки момент отрыва можно зафиксировать гораздо точнее. Ещё одной важной составляющей точного измерения прочности является поддержание постоянной скорости нагружения, т.к. любой материал имеет собственное время реакции на приложенную нагрузку. Стабилизация скорости нагружения исключает влияние этой характеристики материала на полученный результат.

ОНИКС-1.ОС.060.Э как оптимальное решение

Компания «Интерприбор» разработала и выпускает измеритель прочности бетона методом вырыва анкера ОНИКС-1.ОС в нескольких базовых модификациях с различной рабочей нагрузкой. В 2019 году в линейке приборов появилась новая модификация с полностью автоматическим циклом измерений. Она имеет следующие преимущества: постоянная скорость нагружения, точная фиксация момента отрыва фрагмента бетона. Это даёт дополнительные преимущества в повторяемости и точности результатов измерений.

ОНИКС-1.ОС.060.Э внесен в Госреестр СИ России.
