ОНИКС-1.ВД Измеритель усилия вырыва фасадных анкеров

от 148 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №57880-14

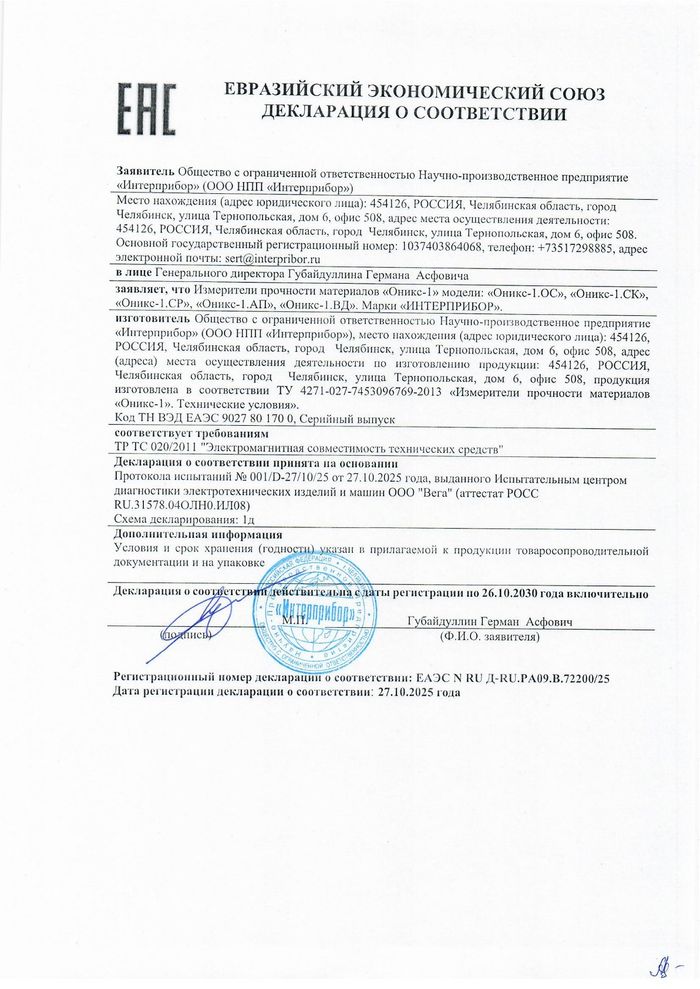

  Соответствует ТР ТС 020/2011
  Гарантия 18 месяцев
  • Гидропресс со встроенным электронным блоком, существует несколько вариантов исполнений:
    • ОНИКС-1.ВД.020 - с предельной нагрузкой вырыва до 20 кН, захват анкера ø 8 / 11 мм
    • ОНИКС-1.ВД.030 - с предельной нагрузкой вырыва до 30 кН, захват анкера ø 11 / 15 мм
    • ОНИКС-1.ВД.050 - с предельной нагрузкой вырыва до 50 кН, захват анкера ø 11 / 15 мм
    • ОНИКС-1.ВД.100 - с предельной нагрузкой вырыва до 100 кН, захват анкера ø 11 / 15 мм
  • Комплект захватов
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Сумка (ОНИКС-1.ВД.020) (при комплектации Кофром не поставляется)

Захват анкера Ø 22 мм (ОНИКС-1.ВД.030)

Захват анкера Ø 22 мм (ОНИКС-1.ВД.030)

Захват анкера для ОНИКС-1.ВД.030

10 600 руб.

Плита регулировочная

Плита регулировочная

Для работы приборами ОНИКС-1.ВД.020 / 030 с высокими анкерами

32 400 руб.

Кофр для ОНИКС-1.ВД.020

Кофр для ОНИКС-1.ВД.020

Габариты 200х240х150 мм

10 000 руб.

Кофр для ОНИКС-1.ВД.050

Кофр для ОНИКС-1.ВД.050

Габариты 320х160х220 мм

10 800 руб.

Кофр для ОНИКС-1.ВД.100

Кофр для ОНИКС-1.ВД.100

Габариты 345х165х240 мм

12 700 руб.

Кейс для прибора ОНИКС-1.ВД.030

Кейс для прибора ОНИКС-1.ВД.030

Габариты 450х350х160 мм

27 100 руб.

Измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД предназначен для:

  • измерения усилий вырыва анкерных болтов и тарельчатых дюбелей по ФЦС-44416204-09;
  • оценки качества крепления навесных фасадов, конструкций, каркасов и т.п. на строительных объектах, предприятиях, при обследовании и реконструкции сооружений;
  • лабораторных испытаний различных видов крепежа.
  • Эргономичная конструкция с двумя устойчивыми опорами с поворотным башмаком и винтовой регулировкой
  • Быстрый и удобный монтаж при испытаниях
  • Самоустановка оси вырыва анкера
  • Быстрая выборка зазоров при установке и создание преднагрузки с помощью винтовой пары или штурвала для исключения систематических погрешностей измерений
  • Встроенные электроника
  • Контроль скорости нагружения
  • Портативность, малые габариты и масса приборов
  • Цветной TFT дисплей
  • Встроенный аккумулятор большой ёмкости
  • Выпускают четыре модификации прибора на широкий диапазон нагрузок
  • Индикация скорости нагружения и величины прикладываемого усилия
  • Автоматическая фиксация усилия вырыва
  • Автоматическая запись зависимости деформаций испытываемого анкерного крепления от прикладываемой к анкеру нагрузке (только в ОНИКС-1.ВД.030)
  • Формирование результата по серии из 1…5 испытаний с вычислением коэффициента вариации
  • Архивация результатов (450 серий по 5 измерений) и условий измерений в реальном времени
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумулятора
Диапазоны измерения нагрузки, кН:
- ОНИКС-1.ВД.020 3,0...20
- ОНИКС-1.ВД.030 3,0...30
- ОНИКС-1.ВД.050 5,0...50
- ОНИКС-1.ВД.100 5,0...100
Предел относительной погрешности измерения нагрузки, % ±2
Ход штока, мм (исполнения 020 / 030 / 050 / 100): 8 / 50 / 6 / 10
Память результатов 2500
Габаритные размеры, мм
- ОНИКС-1.ВД.020 258x64x162
- ОНИКС-1.ВД.030 335x130x313
- ОНИКС-1.ВД.050 369x70x188
- ОНИКС-1.ВД.100 396x78x215
Масса прибора (020 / 030 / 050 / 100), кг 2,3 / 6,6 / 3,6 / 5,4
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

11 июня 2019, 11:33
Александр:  Прибор ОНИКС-1.ВД 030 TFT способен вычерчивать графики зависимости?

Павел: Если речь об автоматической записи зависимости деформаций (перемещений) испытываемого анкерного крепления от прикладываемой к анкеру нагрузке, то такая функция в приборе есть. Графики на экране прибора посмотреть можно, но удобнее с ними работать выгрузив в компьютер.

05 февраля 2019, 17:06
Антонина:  Каково расстояние между упорами прибора? Возможно ли воспроизвести в лаборатории испытание на бетонном образце 150х150х150?

Павел: Расстояние между центрами опор у различных исполнений отличается: ОНИКС-1.ВД.020 - 140 мм, ОНИКС-1.ВД.030 - 180 мм, ОНИКС-1.ВД.050 и ОНИКС-1.ВД.100 по 200 мм. На первый взгляд ВД.020 по диагонали должен разместиться, но могут возникнуть проблемы с устойчивостью опор на углах.

При проведении испытаний, связанных с обеспечением контроля за работами по применению анкерных креплений, крайне важно обеспечить высокую точность измерений и объективность получаемых данных. Среди обязательных для отслеживания параметров - усилие, требуемое для вырыва анкера, составного крепежного элемента, из основания материала, в котором он закреплен. Для выполнения замеров с высоким уровнем точности получаемых результатов оптимально использовать измеритель усилия вырыва фасадных анкеров ОНИКС-1.ВД.

Применение приборов серии ОНИКС-1.ВД

Приборы этой серии необходимы для:

  • проведения замеров при испытаниях анкерных болтов (с определением усилия вырыва), а также другого аналогичного крепежа по ФСЦ-44416204-09;
  • получения данных о качестве анкерных креплений, используемых при монтаже навесных каркасных, фасадных, конструктивных элементов в ходе реставрации, реконструкции, ведения строительных и монтажных работ;
  • проведения испытаний крепежных элементов в условиях лабораторий.

В каталоге компании "Интерприбор" представлено несколько исполнений портативных приборов, имеющих общее назначение – измерение усилия вырыва фасадных анкеров и объединённых в серию с названием ОНИКС-1.ВД. Приборы отличаются по максимальному усилию вырыва и охватывают диапазон от 3 до 100 кН, кроме того, исполнение ОНИКС-1.ВД.030 имеет дополнительные функции измерения и, в дальнейшем, вывода на ПК графика перемещения анкера в диапазоне до 50 мм в зависимости от прикладываемой нагрузки.

Преимущества прибора ОНИКС-1.ВД

Среди очевидных преимуществ приборов ОНИКС-1.ВД следует отметить:

  • автоматическое определение оси вырыва анкера;
  • возможность исключения погрешностей при проведении измерений за счет создания преднагрузки;
  • собственные аккумуляторы с большим запасом емкости.

Компания "Интерприбор", как производитель прибора ОНИКС-1.ВД, предлагает его по максимально доступной цене.
