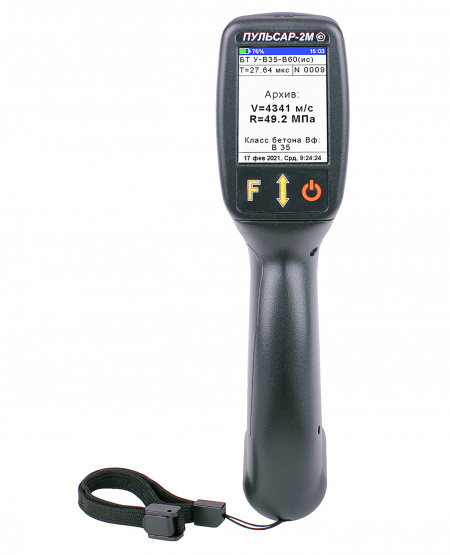

ПУЛЬСАР-2М TFT Ультразвуковой прибор (моноблок)

149 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Патент РФ
№64377

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №52901-13

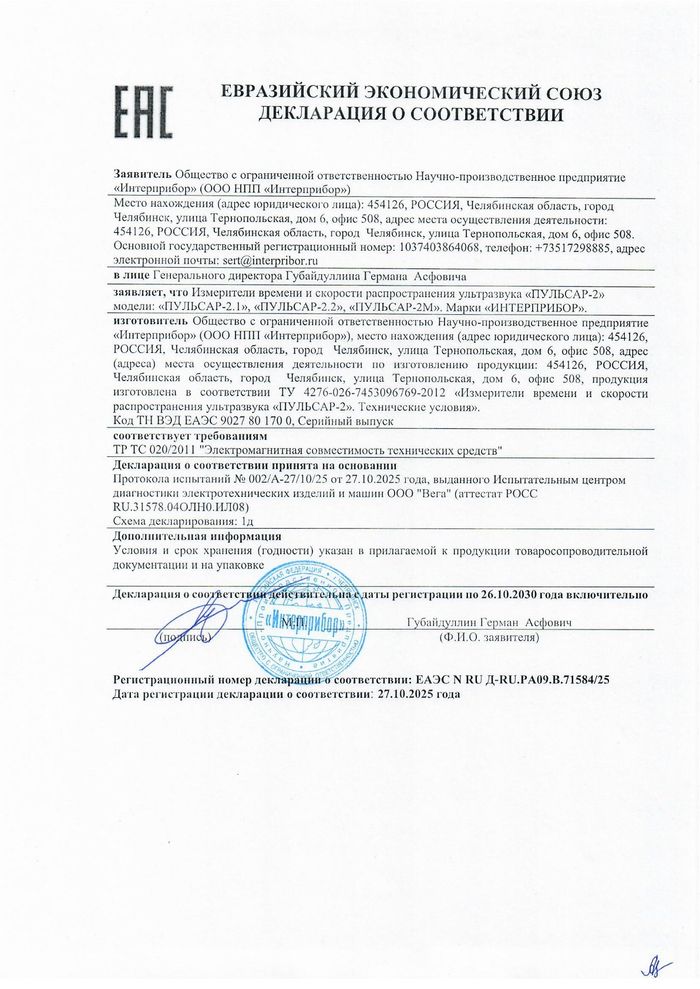

  Соответствует ТР ТС 020/2011
  Патент РФ №64377
  Гарантия 18 месяцев

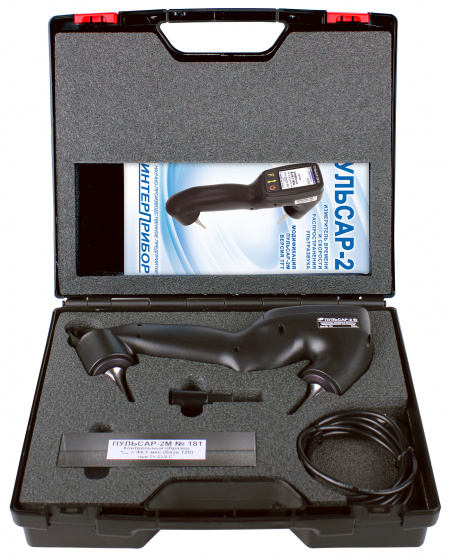

  • Моноблок
  • Контрольный образец из оргстекла
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке)
  • Кейс

Кейс для прибора ПУЛЬСАР-2М

Кейс для прибора ПУЛЬСАР-2М

Габариты 290х250х75 мм

9 900 руб.

Прибор ПУЛЬСАР-2М предназначен для:

  • Измерения скорости и времени УЗК при поверхностном прозвучивании
  • Контроля прочности бетона, его однородности и класса (ГОСТ 17624), кирпича (ГОСТ 24332) и других материалов на основании измерения в них скорости и времени распространения ультразвука
  • Обнаружения пустот, трещин и других дефектов, при технологическом контроле и обследовании объектов, измерение глубины поверхностных трещин
  • Оценки степени зрелости бетона при монолитном бетонировании
  • Определения плотности и модуля упругости материалов
  • Определения звукового индекса абразивов и керамики

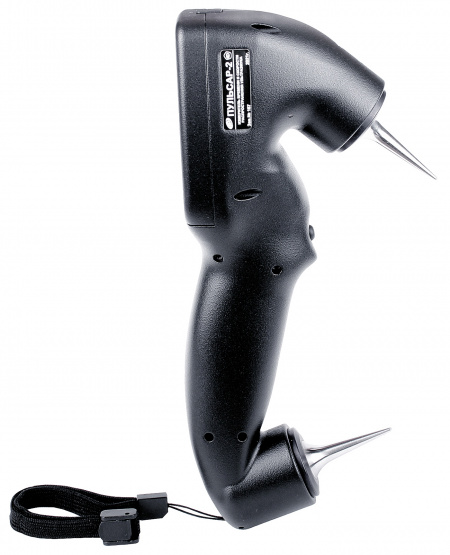

  • Компактное и легкое моноблочное исполнение
  • Эргономичный цельнофрезерованный корпус из инновационного, легкого, "теплого" и прочного материала
  • Возможность контроля материалов с низкой плотностью (низкой скоростью УЗК)
  • Низкая чувствительность результатов измерений скорости ультразвука к силе прижатия датчиков к объекту контроля
  • Износостойкие эллиптические волноводы-протекторы
  • Существенно улучшенное соотношение "сигнал-шум" и широкий динамический диапазон принимаемого сигнала
  • Встроенные литиевый источник питания и зарядное устройство
  • Измерение скорости и времени распространения ультразвука в различных материалах
  • Формирование результата по автоматически выполняемой серии от 2 до 10 измерений
  • Вычисление прочности и класса бетона
  • Определение глубины трещин, выходящих на поверхность объекта контроля
  • Вычисление плотности, модуля упругости материалов и звукового индекса материалов по установленным пользователем градуировочным зависимостям
  • Универсальные (по рекомендациям ЦНИИОМТП) и индивидуальные градуировочные характеристики для бетона
  • Возможность установки индивидуальных градуировочных характеристик и названий 30 видов материалов и объектов контроля
  • Автоматическая регистрация до 500 протоколов контроля с результатами измерений и всеми параметрами
  • Русский и английский язык меню и текстовых сообщений
  • USB интерфейс для работы с компьютером и заряда аккумулятора
Диапазон измерения времени, мкс 10...100
Разрешающая способность, мкс 0,05
Пределы допускаемой основной абсолютной погрешности измерения времени, мкс ±(0,01t + 0,1)
Диапазон измерения скорости, м/с 1000....10000
Пределы допускаемой основной абсолютной погрешности измерения скорости, м/с ±(0,01v + 10)
Пределы допускаемой дополнительной абсолютной погрешности измерения скорости и времени  при отклонении температуры окружающей среды на каждые 10°С в пределах рабочего  диапазона, в долях от основной погрешности, не более 0,5
База измерения, мм 120
Напряжение возбуждения, В 500
Рабочая частота УЗК, кГц 65±10
Память результатов, записи 500
Рабочий диапазон температур окружающего воздуха, °С -20...+40
Разрешение дисплея LCD 240х320
Габаритные размеры прибора, мм, не более 240х115х60
Масса прибора, кг 0,5
  • Перенос результатов измерений в ПК
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ
  • Дополнительная программа "Аппроксиматор" для оперативного расчёта градуировочных зависимостей по экспериментальным данным

09 ноября 2019, 22:22
Валерий:  Программа апроксиматора, которая идет на флешке в комплекте с прибором, считает остаточное среднеквадратическое отклонение, используя число участков или образцов N, применяемых для построения градуировочной зависимости, равное количеству этих участков. Но по ГОСТ 17624-2012, формула (Б.7) это число участков должно быть N-2. Можете разъяснить этот момент?

Александр: Есть разные методики расчёта среднеквадратичного отклонения с числом участков N-2, N-1 или N. Программа аппроксиматор - это универсальное средство, в котором использовано число участков N, в ней нет узкой ориентированности на ГОСТ 17624. В случае необходимости вы можете воспользоваться другими средствами расчёта.

09 августа 2019, 15:29
Юрий:  Поможет ли данный прибор определить глубину заполнения шва между плитами натурального камня. Материал заполнения цементосодержащий. После отвердения плотность шва сравнима с плотностью натурального камня.

Павел: При заполнении шва каким-либо материалом (не воздухом) данная методика измерений приведёт к ошибочным результатам. Ошибка будет тем больше, чем ближе плотность заполнителя к плотности каменных плит.

24 июля 2019, 14:58
Евгений:  На какую максимальную глубину распространения трещины в тело конструкции может прозвучить данный прибор?

Павел: Глубина распространения ультразвуковых колебаний в материал соствляет примерно половину базы, т.е. 60 мм. Соответственно, глубина измеряемой трещины должна быть немного меньше.

07 июня 2019, 15:32
Иван:  Влияет ли арматура в зоне контроля при поверхностном прозвучивании на результаты измерений? Какой минимальный слой "чистого" бетона необходим при поверхностном прозвучивании для объективных результатов?

Павел: Да, арматура в зоне контроля искажает показания прибора. При наличии армирования линия позвучивания должна проходить на участках между арматурными стержнями. Глубина проникновения ультразвука в бетон составляет примерно половину базы прозвучивания.

06 ноября 2018, 12:23
Роман:  Подскажите, а у прибора ПУЛЬСАР-2М датчики поверхностного прозвучивания приклеены к прибору (как у придыдущих версий ПУЛЬСАР 2.2) или нет? Он так же считает среднее по двум измерениям или нет? Спасибо.

Павел: Нет, на данный момент конуса фиксируют на датчиках с помощью гаек. В приборе можно задать количество измерений для усреднения (максимум - 15 измерений).

06 апреля 2018, 16:55
Андрей:  Как измерить плотность. При установке для определения необходимого параметра-плотность информационное окно показывает 0.

Павел: Перед измерением плотности вам необходимо провести градуировку прибора на испытуемых материалов и внести градуировочные коэффициенты в память прибора.

27 сентября 2017, 16:33
Сергей:  Появилась необходимость в определении прибором ПУЛЬСАР-2М плотности ж/б изделий. Подскажите как можно посчитать коэффициенты полинома для параметра плотность, чтобы ввести их в прибор?

Павел: Программу аппроксиматора можно скачать по ссылке.

Прочность бетона является одной из наиболее важных эксплуатационных характеристик железобетонных конструкции. В лабораторных условиях отдельные образцы бетона испытывают на специальных прессах, но такие методы контроля очень длительны по времени, их не всегда оправданно применять при исследовании прочности бетона или других строительных материалов в полевых условиях, например, при инженерно-техническом обследовании зданий или сооружений. В таком случае может помочь портативный ультразвуковой тестер – прибор, в основе которого лежит определение прочности материала на основе измерения скорости прохождения ультразвуковых импульсов.

Возможности ультразвукового тестера бетона

Ультразвуковые тестеры бетона позволяют не только определить прочность материала, но и обследовать конструкцию на наличие трещин, пор, лакун и других дефектов, которые расположены в приповерхностном слое исследуемого объекта. Своевременное обнаружение и устранение таких дефектов методом ультразвукового контроля бетона позволяет предотвратить аварийную ситуацию.

ПУЛЬСАР-2М – портативный ультразвуковой тестер от НПП «Интерприбор»

Компания «Интерприбор» разработала и выпускает ПУЛЬСАР-2М – портативный ультразвуковой тестер бетона и других строительных материалов.

Преимущества ультразвукового тестера ПУЛЬСАР-2М:

  • удобная и портативная моноблочная конструкция прибора;
  • высокая точность измерений благодаря конструктивным особенностям, улучшенному соотношению «сигнал-шум», расширенному динамическому диапазону принимаемого сигнала;
  • измерение прочности, пористости, анизотропности, трещиноватости и плотности не только бетона, но и других строительных материалов (кирпича, керамики и т.д.), а также звукового индекса абразивов.
  • определение зрелости, однородности и класса бетона;
  • выявление трещин глубиной до 40 мм.

Следует обратить внимание, что ПУЛЬСАР-2М предназначен только для работы с датчиком поверхностного прозвучивания, если вам дополнительно необходимы датчики сквозного прозвучивания, то следует обратить внимание на старшие модели ПУЛЬСАР-2.1 и ПУЛЬСАР-2.2.
