ВИБРАН-3 Виброанализаторы 4-канальные

от 410 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №80025-20

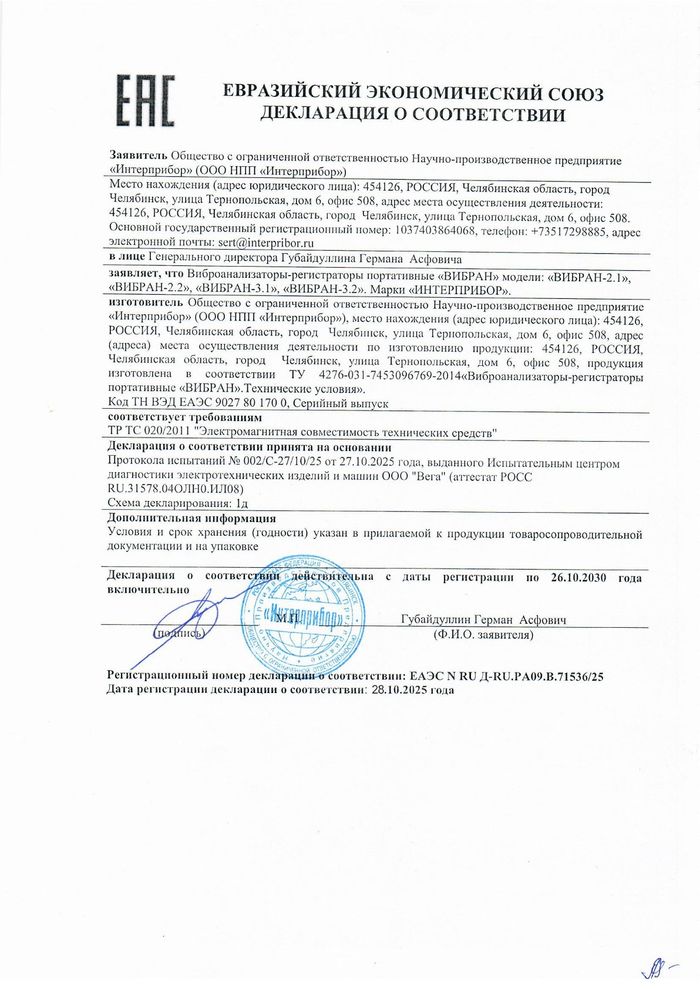

  Соответствует ТР ТС 020/2011
  Гарантия 18 месяцев
  • Блок электронный с чехлом, выпускается несколько модификаций:
    • ВИБРАН-3.1 версия 1 - диапазон до 1000 Гц, определение периода основного тона и декремента колебаний (в комплекте с сейсмометром*)
    • ВИБРАН-3.1 версия 2 - диапазон до 1000 Гц
    • ВИБРАН-3.2 версия 1 - диапазон до 10 кГц, определение периода основного тона и декремента колебаний (в комплекте с сейсмометром*)
    • ВИБРАН-3.2 версия 2 - диапазон до 10 кГц
  • Датчик виброускорения ВД-603А11 с магнитом крепежным (4 шт.)
  • Зарядное устройство USB (2А для версий 1) / (1А для версий 2)
  • Кабель USB
  • Программа связи с ПК на CD
  • Руководство по эксплуатации (с отметкой о поверке​)
  • Сумка
* - сейсмометр приобретается отдельно

Сейсмометр трехосевой СМЕ-4211

Сейсмометр трехосевой СМЕ-4211

Сейсмодатчик

420 000 руб.

Сейсмометр трехосевой (мод.2) MTSS-1043A

Сейсмометр трехосевой (мод.2) MTSS-1043A

Сейсмодатчик

170 000 руб.

Усилитель сейсмодатчика

Усилитель сейсмодатчика

Усилитель сейсмодатчика трехканальный УС-1.3

25 560 руб.

Кубик магнитный КМ-30

Кубик магнитный КМ-30

Для одновременного измерения по 3-м осям X, Y и Z

8 400 руб.

Кейс для комплекта ВИБРАН-3 с сейсмометром

Кейс для комплекта ВИБРАН-3 с сейсмометром

Габариты 650х280х250 мм

23 600 руб.

Кейс для прибора ВИБРАН-3

Кейс для прибора ВИБРАН-3

Габариты 300х350х95 мм

16 700 руб.

4-канальные виброанализаторы ВИБРАН-3 предназначены для:

  • контроля и регистрации вибраций зданий и сооружений, определения периода основного тона и декремента колебаний, и других параметров;
  • многоканальной вибродиагностики конструкций, фундаментов, оснований, мостовых сооружений, вибрационного оборудования, компрессорных станций,...;
  • поиска дефектов структуры различных объектов на основе специализированных методик.
  • Синхронная запись виброколебаний и получение спектра сигналов по 4 независимым каналам
  • Универсальный интерфейс ICP для подключения вибродатчиков со встроенной электроникой
  • Режим регистрации собственных колебаний зданий и сооружений и, опционально, работа с трёхосевым сейсмодатчиком
  • Выпускаются четыре варианта исполнения прибора
  • Малые габариты и вес
  • Литиевый аккумулятора большой ёмкости
  • Режим виброанализатора с выбираемыми частотными диапазонами и типом спектра
  • Режим виброметра с вычислением виброускорения, СКЗ виброскорости и виброперемещения
  • Выбор диапазона частот посредством меню
  • Независимая регулировка усиления в каждом канале
  • Запись и анализ временных характеристик сигналов в режиме осциллографа
  • Спектральное разложение сигналов виброскорости и виброперемещения по 200...800 линиям спектра
  • Получение спектра одновременно по 4 независимым каналам
  • Усреднение спектров, оценка пикового и общего уровней вибрации
  • Оконные функции Ханна, Блэкмена, прямоугольная
  • Вычисление логарифмического декремента и периода основного тона с отображением на экране спектра мощностей сигнала, графика логарифмического декремента, численных значений логарифмического декремента и периода основного тона (для ВИБРАН-3.1/3.2 версия 1)
  • Автоматический и ручной запуск измерения
  • Работа в режиме вибросборщика в течение длительного времени
  • Автоматическое масштабирование сигналов и спектров при просмотре на дисплее
  • Энергонезависимая память результатов измерений, карта microSD объёмом до 4 ГБайт
  • Русский и английский язык меню и текстовых сообщения
  • USB интерфейс для связи с ПК и сервисная программа
  ВИБРАН-3.1, версия 2 ВИБРАН-3.2, версия 2 ВИБРАН-3.1...3.2, версия 1
Рабочий частотный диапазон измерения, Гц 5...100 / 5...1000 5...100 / 5...1000 / 50...10000 --//--
Рабочий частотный диапазон в режиме измерения логарифмического декремента, Гц     0,1...10 / 1...100
Количество каналов измерений 4
Диапазон измерения виброускорения*, м/с 1...400
Диапазон измерения виброскорости*, мм/с 0,1...500
Диапазон измерения виброперемещений*, мкм 5...600
Количество линий спектра 200 / 400 / 800
Количество линий спектра в режиме измерения логарифмического декремента     1000
Пределы погрешности измерения, %, не более ±3,5
Объем памяти, Гбайт до 4
Время регистрации, час** до 560 до 560 до 700
Габаритные размеры электронного блока, мм 210х100х35
Масса электронного блока / датчика, кг 0,3 / 0,08 0,3 / 0,08 0,3 / 2,5***

* - указаны параметры в базовой комплектации с акселерометрами 608A11
** - при работе с внешним источником питания на диапазоне 100 Гц
*** - масса сейсмометра для определения периода основного тона и декремента колебаний

  • Перенос результатов измерений в ПК, их обработка, документирование, экспорт в Excel, звуковой и текстовый форматы
  • Дополнительная обработка сигналов в соответствующих приложениях: октавный и 1/3 октавный анализ, расширенный анализ до 10 тысяч линий спектра

31 августа 2020, 18:21
Игорь:  При 4-х канальной синхронной записи файлов можно ли их использовать для последующей обработки, например вычислений функций когерентности, взаимных спектров и т.п.?

Виталий: Опрос 4-х каналов АЦП в приборе ВИБРАН-3 происходит параллельно при частотах дискретизации 256/2560/25600 Гц для соответствующих частотных диапазонов измерения 100/1000/10000 Гц. В приборе есть возможность выгрузки результатов измерения по каждому каналу в таблицу MS Excel. Таким образом, возможно проведение различных вычислений по 4-м каналам после соответствующего преобразования данных.

01 июня 2020, 18:52
Дмитрий:  У нас прибор Вибран-3.0, подскажите как с помощью этого прибора определить период основного тона и декремент колебаний?

Павел: Рекомендации по определению периода основного тона и логарифмического декремента даны в Руководстве по эксплуатации в разделе "Работа с прибором" (п. 6.2.3). Также советуем ознакомиться с ГОСТ Р54859.

29 марта 2020, 13:13
Рахманов Игорь Павлович:  Не нашёл в комплектации свидетельства о поверке.
1. Поясните пожалуйста, есть ли возможность приобрести прибор ВИБРАН-3.2, версия 2 с поверкой и какая у него в настоящее время цена.
2. Когда ожидается внесение прибора в госреестр РФ

Павел: Т.к. прибор ещё не внесён в Государственный реестр средств измерений, то его поверка не осуществляется и свидетельство о поверке не выдаётся. Внести рассчитываем до конца года.

01 марта 2019, 18:13
Игорь:  По какому документу проводится калибровка прибора ВИБРАН-3 ?

Павел: На данный момент это внутренний документ компании. После завершения процедуры утверждения типа появится официальная методика поверки.

11 февраля 2019, 14:08
Сергей:  Может ли прибор работать с датчиками относительной вибрации (вихретоковые, проксиметры)? Например с AR2100M-2 http://www.tehnekon.ru/products/prodc-1270p-146.html или другим ?

Павел: Нет, не может.

02 мая 2018, 10:26
Ольга:  Нам необходимо предоставить английское описание прибора Вибран-3 нашим партнерам для уточнения некоторых спорных вопросов по приобретению. Не могли бы Вы отправить нам такое описание вместе с дополнительной комплектацией на указанную выше эл. почту?

Павел: На данный момент англоязычного руководства на ВИБРАН-3 нет. При необходимости можем перевести, но это процесс не быстрый.

18 декабря 2016, 19:32
Роман:  Имеется Вибран 3.1 версия 2, появилась потребность в функционале версии 1. Можно ли изменить версию прибора с 2 на 1? Версии приборов 1 и 2 различаются аппаратно или разница только в прошивках?

Александр: Если вас устраивает имеющийся в версии 2 диапазон частот с нижней границей в 2 Гц, то тогда меняется только прошивка. Для полноценной работы с режимом измерения логарифмического декремента затухания требуется перестройка АЧХ прибора на диапазон с 0,5 Гц, также рекомендуем приобрести сейсмометр с усилителем сейсмодатчика. Для реализации этих изменений необходимо прислать имеющийся у вас прибор на модернизацию.

28 ноября 2016, 18:18
Павел:  Для проведения научных исследований нам необходимо контролировать параметры вибрации (виброускорений) при частотах от 0,5-1,0 до 300 Гц (примерно) одновременно в нескольких точках. Как я понял, нам может подойти прибор ВИБРАН-3. Вопрос: какими датчиками можно оснастить прибор? В технических характеристиках и прайсе указано, что частоты измерений от 2 до 1-10 кГц. А в технических характеристиках датчика ВД-608А11, которым оснащаются приборы указано, что он работает от частоты 0,5 Гц.

Павел: По индивидуальному заказу возможна поставка прибора ВИБРАН-3 с датчиками ВД-608А11 и нижней рабочей частотой 0,5 Гц, но при этом ухудшится соотношение сигнал/шум.

31 марта 2016, 16:51
Никитин Андрей Викторович:  Можно ли использовать прибор Вибран 3.2 версия 1 для определения виброскорости на конструкции зданий при забивке свай, когда колебания являются импульсными? Если нет, то почему. Выводится ли при этом значение виброскорости на экран прибора или нужно пересчитывать через другие параметры?

Александр: Для определения виброскорости при импульсных нагрузках необходимо использовать прибор в режиме регистратора. В этом случае, значения виброскорости будут видны на осциллограмме в архиве прибора. Для детального анализа записанный процесс можно вывести на ПК. Возможно, потребуются датчики большей чувствительности, чем в стандартной комплектации прибора.

Колебания зданий и сооружений могут возникать вследствие:

  • воздействия проводимых рядом строительных работ,
  • движения различного транспорта,
  • других техногенных факторов.

Повышенные вибрационные нагрузки способны, при определённых условиях, привести к частичному или полному обрушению строительных конструкций и другим негативным последствиям.

Оценка колебаний зданий и сооружений при помощи виброанализатора ВИБРАН-3

Для численной оценки уровня воздействия вибрации на конструкцию и вероятности её повреждения используют многоканальный виброизмерительный прибор. Конечно, некоторые задачи можно решить и с помощью одноканального виброанализатора, но наличие нескольких каналов существенно расширяет возможности прибора. Так, имея несколько независимых каналов, можно экспериментально оценить степень передачи вибрационных нагрузок между различными элементами конструкции или между грунтом и зданием. Кроме того, достаточно часто возникает задача разложения колебаний по трём перпендикулярным осям.

Четырёхканальный прибор ВИБРАН-3, разработанный компанией «Интерприбор», позволяет решать все эти задачи. В стандартной комплектации приборы имеют рабочий частотный диапазон измерения от 2 до 1000 Гц (или, в зависимости от версии, до 10 кГц). Если нужна регистрация колебаний в инфранизком диапазоне частот, то его можно скомплектовать 3-х осевым сейсмометром. В такой комплектации диапазон частот регистрируемых колебаний начинается от 0,1 Гц (или 1 Гц) при хорошем соотношении сигнал/шум.

В соответствии с требованиями ГОСТ 31937-2011 при каждом обследовании здания или сооружения должно быть оформлено «Заключение по обследованию технического состояния» (см. обязательное приложение Б), а также составляться паспорт (если таковой не был составлен ранее). Обязательными данными документов являются периоды и декременты основного тона собственных колебаний вдоль трех взаимно перпендикулярных направлений (осей). Прибор ВИБРАН-3 в комплектации с датчиком-сейсмометром специально разработан для выполнения измерений, требуемых ГОСТ по обследованию зданий и сооружений. Обработка и анализ полученных данных соответствует требованиям ГОСТ 34081-2017 «Здания и сооружения. Определение параметров основного тона собственных колебаний».
