ЦЕМЕНТ-ПРОГНОЗ Прибор ускоренного определения активности цемента

от 235 000 руб.
 шт.

Внесен
в реестр СИ

Соответствует
ТР ТС 020/2011

Патенты РФ
№93988 и №137383

Гарантия
18 месяцев

  Прибор внесен в Государственный реестр СИ РФ №49148-12

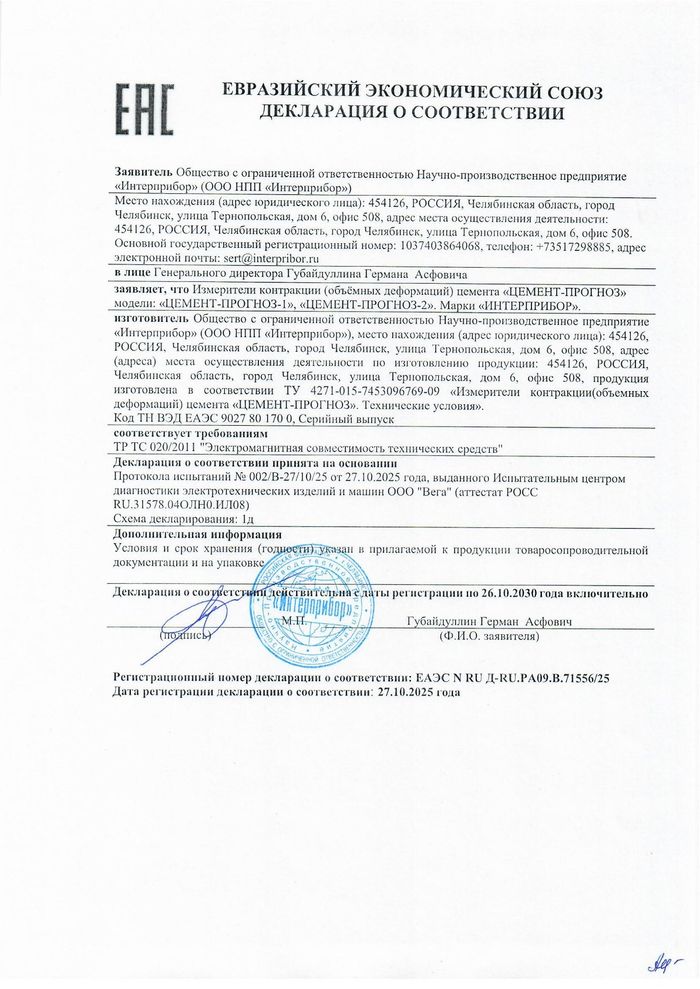

  Соответствует ТР ТС 020/2011
  Патенты РФ №93988 и №137383
  Гарантия 18 месяцев
  • Блок электронный, чехол
  • Измерительная камера, стакан
  • Датчик объема, существует 2 исполнения датчика:
    • Исполнение 1 - измерение контракции в диапазоне 0...5 мл
    • Исполнение 2 - измерение контракции в диапазоне 0...20 мл
  • Соединительный кабель
  • Зарядное устройство USB (1А)
  • Кабель USB
  • Программа связи с ПК на "Flash-визитке" / CD
  • Руководство по эксплуатации (с отметкой о поверке)

Камера измерительная (5 мл)

Камера измерительная (5 мл)

Дополнительная измерительная камера для прибора ЦЕМЕНТ-ПРОГНОЗ с датчиком на 5 мл

130 800 руб.

Камера измерительная (20 мл)

Камера измерительная (20 мл)

Дополнительная измерительная камера для прибора ЦЕМЕНТ-ПРОГНОЗ с датчиком на 20 мл

130 800 руб.

Блок соединительный

Блок соединительный

Для подключения нескольких камер

17 800 руб.

Комплект контроля сопротивления

Комплект контроля сопротивления

Для исследования контракции цемента

41 700 руб.

Комплект инструмента

Комплект инструмента

Чаша, мастерок и мерный стакан

8 000 руб.

Кофр для прибора ЦЕМЕНТ-ПРОГНОЗ

Кофр для прибора ЦЕМЕНТ-ПРОГНОЗ

Габариты 295х235х190 мм

14 400 руб.

ЦЕМЕНТ-ПРОГНОЗ-2 обеспечивает ускоренное определение активности цемента за 3 часа по величине контракции цементного теста в соответствии с методиками измерения МИ 2486-98, МИ 2487-98.

Прибор осуществляет определение базовых показателей активности цемента в 1, 3 и 7-суточном режимах, дополнительно по методикам МИ 2488-98, МИ 2489-98, МИ 2625-00 позволяет определять морозостойкость, прочность и водонепроницаемости бетона (раствора).

Прибор используют для определения сроков схватывания цементного теста, также возможно исследование процессов структурообразования по кинетике удельного электрического сопротивления и температуре (опция).

  • Единственный автоматический контракциометр оригинальной конструкции, включающий:
     – цельнофрезерованную, компактную измерительную камеру из полиамида
     – датчик контракции (изменения объёма) с прецизионной измерительной системой
     – разъемный стакан из полиамида, позволяющий быстро и без повреждений извлекать пробу цемента после испытаний
     – дополнительный измерительный контейнер для исследования процессов структурообразования цементного теста по изменению его удельного электрического сопротивления и температуры (опция)
  • Отображение динамики процессов на графическом дисплее с подсветкой
  • Возможность одновременного подключения до 3 измерительных камер (опция)
  • Геометрия полученных после испытаний образцов позволяет испытывать их на сжатие для корректировки полученных результатов
  • Определение сроков схватывания образцов раствора и бетона (функция автоматического прибора Вика)
  • Выпускается два варианта исполнения прибора
  • Разъемы фирмы LEMO
  • Автоматическое определение контракции цемента за 3 часа и прогнозирование активности цемента к заданному сроку
  • Получение базовых показателей цемента по 1,3 и 7-суточной контракции (опция)
  • Запись процессов изменения объема (контракции), а опционально — температуры и электрического сопротивления материала в следствии гидратации и экзотермических реакций цемента
  • Отображение динамики процессов на дисплее с автоматическим изменением масштабов осей времени и контракции (опционально температуры и сопротивления пробы)
  • Архивация процессов и результатов измерений
  • Русский и английский язык меню и текстовых сообщений
  • Разъем USB для работы с компьютером и заряда аккумуляторов
  Исполнение 1 Исполнение 2
Диапазон измерения контракции (объёмных деформаций), мл 0...5 0...20
Пределы абсолютной погрешности измерения контракции (объёмных деформаций), мл ±0,1 ±0,2
Дискретность показаний контракции (объёмных деформаций), мл 0,01 0,01
Диапазон измерения активности, МПа 10...100 10...100
Дискретность показаний активности, МПа 0,1 0,1
Диапазон измерения температуры воды, °C 0...50 0...50
Количество измерительных камер 1...3 1...3
Количество контейнеров для измерения температуры и сопротивления пробы 1* 1*
Диапазон измерения температуры пробы, °C 0...60* 0...60*
Диапазон измерения сопротивления пробы, кОм 0,1...10* 0,1...10*
Габаритные размеры, мм:
- электронного блока 150х68х23 150х68х23
- измерительной камеры 220х300х140 220х300х140
- измерительного контейнера ø80x130* ø80x130*
- стакана для пробы ø84x95 ø84x95
Масса, кг
- электронного блока 0,19 0,19
- измерительной камеры 2,6 2,6
- измерительного контейнера 0,5* 0,5*

* - комплект для измерения температуры и удельного электрического сопротивления пробы поставляется по спецзаказу

  • Перенос результатов измерений из памяти прибора в ПК
  • Анализ и обработка результатов измерений, формирование отчета и архивация данных
  • Экспорт в Excel, сохранение в текстовый формат для других программ

12 июля 2018, 10:41
Евгений:  Нужно ли калибровать или тарировать этот прибор?

Сергей: Прибор ЦЕМЕНТ-ПРОГНОЗ измеряет контракцию и в соответствии с МИ 2487-98 пересчитывает её в активность цемента, какой-то калибровки или тарировки в данной методике нет.

Краеугольным камнем надёжного строительства можно считать обеспечение заданной прочности строительных конструкций и отдельных бетонных изделий. Один из базовых факторов, влияющих на прочность бетонных и ЖБИ – активность цемента, который используют при производстве бетона.

Решение проблемы измерений активности цемента

Проблема современных измерений активности цемента в том, что прямой метод, в основе которого лежит разрушающий контроль, требует значительных временных вложений. Тестирование балочек из цемента (преимущественно нормального твердения) – один из наиболее широко используемых методов определения активности цемента – не может быть использован, если необходимо получить результат в сжатые сроки.

К достоверным экспрессным методам относят контракциометрический. Кроме него существует метод оценки активности на основе измерения электропроводности водной суспензии цемента. Он привлекает своей простотой и скоростью, но не имеет под собой достоверной научной базы: электропроводность цемента очень условно можно соотносить с таким свойством как активность. Не существует никаких официально утверждённых методик, которые позволяли бы определять активность данного материала по электропроводности.

Контрактометрический метод, который позволяет спрогнозировать активность цемента по уменьшению объема цементного теста его при гидратации, лежит в основе методик разработанных ВНИИФТРИ около 20 лет назад. С 2009 года наша компания выпускает прибор «ЦЕМЕНТ-ПРОГНОЗ», предназначенный для оценки контракции и возможности на её основе спрогнозировать активность испытуемого цемента (произвести определение марки цемента) по методикам ВНИИФТРИ.

Комплектация прибора «ЦЕМЕНТ-ПРОГНОЗ»

Комплект прибора состоит из:

  • электронного блока и сервисной компьютерной программы,
  • камеры для измерений,
  • датчика контракции,
  • специального стакана для проб.

В задачи изделия входит регистрация температурного режима и объема воды в герметичной камере, куда помещены пробы цемента. Данные показатели отображаются на экране в виде численных значений и графика. Кроме того, «ЦЕМЕНТ-ПРОГНОЗ» автоматически фиксирует и сохраняет в памяти указанные параметры. У прибора есть режимы измерения трехчасовой и семисуточной контракции.

«ЦЕМЕНТ-ПРОГНОЗ» нацелен на точность и оперативность. Он позволяет одновременно проводить параллельные измерения сразу в трех камерах. Конструкция стакана для образцов (при его изготовлении использовали полиамид) такова, что после анализов можно снять отделяющуюся нижнюю часть стакана и без труда извлечь образец стройматериалов. Так как он будет иметь фактически цилиндрическую форму, то его можно использовать и для испытания прочности на сжатие, чтобы оперативно проверить полученные результаты.

Методика работы с данным прибором проста, а полученные результаты используют не только для определения марки цемента, но и оценивают на их основе такие параметры как морозостойкость и водонепроницаемость. Также с  помощью прибора вы можете отслеживать структурные изменения в цементном растворе при твердении.
