УЛЬТРАЗВУКОВОЙ КОНТРОЛЬ БЕТОНА

3

Наши приборы позволяют производить определение прочности бетона ультразвуковым методом в полном соответствии с ГОСТ 17624: их характеристики нормированы как по времени, так и по скорости прохождения ультразвука. Представленные модели ультразвуковых приборов контроля прочности бетона ПУЛЬСАР-2.1/2.2/2М имеют увеличенный срок гарантии - 24 месяца.

Сортировка:    По алфавиту    По цене
Показывать на странице
от 171 000 руб.
от 131 000 руб.
118 000 руб.


Неразрушающий контроль бетона ультразвуковым методом занимает особое место – это самый распространённый метод контроля, который позволяет заглянуть внутрь бетона и увидеть различные внутренние дефекты: трещины, полости, каверны, крупные неоднородности структуры. Ультразвуковые измерения широко используют на всех этапах от производства элементов бетонных конструкций и возведения строительных объектов, до технической экспертизы при эксплуатации и реконструкции зданий и сооружений. Для решения подобных задач наша компания разработала три прибора – ПУЛЬСАР-2М, ПУЛЬСАР-2.1, ПУЛЬСАР-2.2.

Приборы для ультразвукового контроля прочности бетона

Компания «Интерприбор» предлагает следующие приборы контроля прочности бетона ультразвуковым методом:

  • ПУЛЬСАР-2М – наиболее простая модель серии «Пульсар», предлагаемая покупателям. Представляет собой моноблок, осуществляющий ультразвуковой контроль бетона. Прибор работает только в режиме поверхностного прозвучивания и в этом его главное отличие от ПУЛЬСАР-2.1 и ПУЛЬСАР-2.2. Фиксированное расстояние между датчиками в приборе 120 мм позволяет «заглянуть» в бетон на глубину, равную его половине, т.е. 60 мм, и по измеренной скорости прохождения ультразвука рассчитать прочность, определить класс бетона и оценить глубину трещин.
  • ПУЛЬСАР-2.1 – это прибор, который работает как с внешними датчиками поверхностного, так и сквозного прозвучивания. При этом, например, при оценке глубины трещин вы уже не ограничены глубиной 60 мм. Кроме того, вы можете заказать датчики различного исполнения, например, для ультразвуковых измерений под водой. Это самый востребованный у заказчиков прибор для ультразвукового контроля бетона.

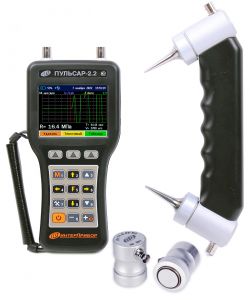

  • ПУЛЬСАР-2.2 – это наиболее функционально насыщенный прибор для ультразвукового контроля бетона, имеющий опцию визуализации принимаемого сигнала. Он позволяет правильно определить момент первого вступления при работе с материалами, имеющими высокое затухание, а также при больших базах прозвучивания. Анализ формы сигнала помогает правильно интерпретировать некоторые дефекты в испытуемых конструкциях.

Вышеуказанные приборы ультразвукового контроля бетона обеспечивают проведение измерений в соответствии с требованиями современных стандартов. Модели ПУЛЬСАР-2.1 и ПУЛЬСАР-2.2 имеют несколько вариантов исполнения, что позволяет подобрать прибор, полностью соответствующий Вашим потребностям. Гарантия на нашу продукцию от 18 до 24 месяцев.



Ультразвуковой контроль бетона

Лучшим вариантом выявления надежности бетона, который основан на зависимости косвенных параметров от надежности является проверка ультразвуковой методикой (ультразвуковой контроль бетона).

Косвенный показатель заключается в скорости и времени распространения ультразвука, а также другие данные, получаемые при проверке надежности. Он представляет собой скорость и время распространения характеристик, получаемых в ходе измерения надежности. Данную информацию с надежностью связывает градуировочная зависимость.

Особенности использования метода ультразвукового контроля бетона

Данная методика «ультразвуковой контроль бетона» применяется с целью выявления надежности материала в проектном и промежуточном периоде, а также в периоде, который более проектного во время проверки конструкций. Определяется возраст посредством проектной документации. При данной процедуре применяется поверхностное либо сквозное прозвучивание. При этом в основном проводятся поверхностные работы. Сквозной метод применяется, если можно измерить базу с примерной погрешностью менее 0,5 %.

Достаточно трудоемкая процедура исследования бетона - это именно ультразвуковой контроль бетона (УЗК). Материал испытывают соответственно с общепринятыми стандартами. Соответственно с ними, количество и местоположение проверяемых участков должно соответствовать нормам, и вписано в проекте или установленным с учетом:

  • конструкционного типа: колонны, балки, плиты и др.;
  • контрольных задач: установка фактического класса материала, разопалубочной или отпускной надежности, определение зон с низкой надежностью;
  • порядка размещения и бетонирования захваток;
  • армирования всей конструкции.

Ультразвуковой контроль бетона: достоинства методики

Главным достоинством методики УЗК является то, что она не вредит конструкции. Данное различие является существенным в сравнении с иными методами, включая неразрушающие прямые, которые хотя бы минимально, однако приносят вред поверхности. По сравнению с разрушающими методиками достоинства являются очевидными – способы сопровождаются выбуриванием либо вырезанием куска всей конструкции.

Также достоинством метода ультразвукового контроля бетона является то, что после построения градуировочной зависимости уже не нужны длительные вычисления. Определение времени и скорости прохождения ультразвука, расчет фактической прочности осуществляется довольно быстро.

Наряду с ультразвуковым тестированием для определения надежности бетона есть целый ряд приборов, которые называются ультразвуковыми томографами для дефектоскопии бетона. С данными, полученными после проверки томографами, необходимо:

· проанализировать материал,

· определить, от чего появились дефекты,

· статичны ли проблемы или же они прогрессируют.

К примеру, если в конструкции образуются минеральные отложения, на стенах появляются высолы. Для их исключения, применяются специальные гидрофобизирующие пропитывающие составы. Это дает возможность долгого сохранения первоначального вида и показателей материала.
