АВТОГРАФ-1.2 Мониторинг развития трещин

95 000 руб.
 шт.
  Гарантия 18 месяцев
  • Прибор
  • Датчик температуры и влажности
  • Заглушка разъема
  • Комплект анкеров (из 2 шт.)
  • Кабель связи RS-232
  • Конвертор USB-COM
  • Программа связи с ПК на CD
  • Руководство по эксплуатации
  • Сумка

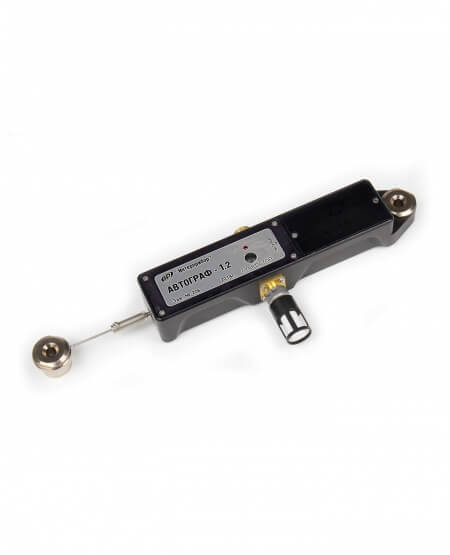

АВТОГРАФ-1.2 предназначен для длительного автономного мониторинга деформаций и ширины раскрытия трещин в бетоне на ответственных участках строительных конструкций:

  • мостов,
  • зданий и сооружений,

совмещённый с регистрацией температуры и влажности окружающего воздуха. Прибор АВТОГРАФ-1.2 также применяют при регистрации изменений геометрических размеров различных объектов и их температурно-влажностных режимов.

  • Простота установки: имеет двухточечное крепление на объекте измерений с помощью анкеров или дюбелей
  • Полная автономность и микропотребление. Срок службы встроенной литиевой батареи до 5 лет
  • Малые габариты и вес
  • Возможна передача данных на ПК (ноутбук) без снятия с объекта
  • Упругий струнный элемент измерительной базы
  • Объем памяти - более 100 тысяч результатов

Прибор осуществляет синхронную автоматическую регистрацию следующих параметров:

  • линейного перемещения (ширина раскрытия трещин в бетоне, деформации),
  • влажности воздушной среды,
  • температуры воздушной среды,
  • температуры поверхности объектов (опция).

Собранные прибором данные передаются на ПК по RS-232 или USB через адаптер USB-COM.

Конструкция

  • Прибор выполнен в моноблочном герметичном конструктиве и включает в себя:
     – датчик линейных перемещений (для наблюдения за шириной раскрытия трещин в бетоне и деформациями) и датчик температуры и влажности окружающего воздуха
     – встроенное микропроцессорное устройство с литиевой батареей для задания режимов регистрации, фиксации результатов измерений и их передачи в ПК
  • Дополнительно может комплектоваться датчиком температуры поверхности
Измерительная база, мм 155
Диапазон измерения перемещений, мм 0...20
Дискретность измерения перемещений, мкм ±10
Диапазон измерения температуры среды / поверхности, °С -40..+85 / -40...+125
Пределы погрешности измерения температуры, °С ±0,5**
Диапазон измерения влажности, % 0...100
Пределы погрешности измерения влажности, % ±3
Период отсчетов, мин 1...240
Время регистрации, час 1...1000
Диапазон рабочих температур, °C -40...+85
Габаритные размеры, мм 185x60x30
Масса, кг 0,31

* - по спецзаказу; ** - в диапазоне -40...+85 °C

  • Перенос результатов измерений в ПК
  • Задание режимов регистрации: время запуска, периодов отсчетов, длительность цикла регистрации, параметров объекта контроля
  • Архивация, документирование и обработка результатов
  • Экспорт в Excel, сохранение в текстовый формат для других программ

20 сентября 2020, 12:10
Джамалудинов:  Может ли АВТОГРАФ-1.2 контролировать широкие трещины на скальных массивах? Ширина трещин около метра.

Павел: Нет, не может. Как вы можете увидеть в технических характеристиках, измерительная база прибора 155 мм, её можно увеличить, но не так радикально.

28 октября 2019, 00:08
Ярослав:  Может ли прибор эксплуатироваться в полностью незащищенном состоянии - на отвесной подпорной стене под дождем и снегом без каких-либо козырьков или окрытий?

Павел: Нет, полной защиты от атмосферных осадков нет. Есть защита от попадания случайных капель воды, но для эксплуатации без окрытий или козырьков этого не достаточно.

22 апреля 2019, 19:03
Никита:  Что является чувствительным элементом данного датчика?

Павел: Измерение перемещений реализовано с помощью высокоточного потенциометра.

05 февраля 2019, 11:41
Максим:  Какое время автономной работы при отрицательных температурах (до -40)? Не приходится ли прерывать процесс мониторинга для замены аккумулятора?

Павел: Ресурс работы зависит от типа используемой батареи. Чтобы гарантировать длительную работу (до 5 лет от одной батареи) при температурах до -40 С,
мы можем поставить специализированную батарею, но это необходимо будет обговорить при заказе прибора.

25 января 2019, 19:46
Константин:  Наша организация эксплуатирует приборы АВТОГРАФ 1.2 выпуска 2011 года (зав.99, зав. 100). В настоящее время возникли проблемы, связанные, вероятно, с исчерпанием ресурса элементов питания. Просим Вас уточнить, возможна ли их самостоятельная замена и какой тип элементов питания используется. Возможно ли заказать их у Вас?

Павел: Конструкция прибора менялась, но скорее всего у Вас стоят литиевые элементы CR123A. Батарейный отсек прибора загерметизирован, чтобы исключить попадание влаги при эксплуатации регистратора. Это необходимо учитывать как при разборке, так и сборке. Мы рекомендуем для проведения данных работ присылать прибор нам.

Безопасность эксплуатации здания или сооружения зависит от их технического состояния. Под воздействием динамических и статических нагрузок в несущих элементах могут появляться трещины, которые могут привести к аварийному состоянию конструкции в целом. Наиболее опасный вид трещин – это сквозные, которые вызывают разрушение сечений и развиваются интенсивно. Но и поверхностные трещины при их прорастании и развитии со временем приводят к ухудшению состояния объекта, постепенно влияя не только на внешний облик, но и на общую прочность конструкций.

Специфика мониторинга трещин строительных конструкций

Мониторинг развития трещин связан с комплексными исследованиями объекта, которые будут учитывать разнообразные факторы воздействия, например, геодезические: состояние грунтовых вод, близлежащие строительства и т.д.

Мониторинг развития трещин позволяет своевременно установить степень опасности и скорость её развития под влиянием факторов окружающей среды и нагрузок. Самый простой контроль трещин – это установка гипсового маяка или индикатора часового типа, но такой вид мониторинга не позволяет провести глубокий анализ, учитывающий внешние факторы, в частности температуру и влажность окружающего воздуха, и требует дополнительных измерений.

Компания «Интерприбор» представляет регистратор АВТОГРАФ-1.2 - портативный прибор для мониторинга развития трещин в железобетонных конструкциях зданий и сооружений.

Преимущества работы с прибором

Преимущества прибора для мониторинга трещин АВТОГРАФ-1.2:

  • портативность и автономность прибора обеспечивают его применение в труднодоступных местах исследуемого объекта;
  • легкость установки на месте измерения при помощи двухточечного крепления;
  • мощный литиевый аккумулятор с долгим сроком службы;
  • одновременный контроль ширины раскрытия трещин в совокупности с показателями температуры и влажности;
  • универсальная базовая комплектация и моноблочное исполнение;
  • простая передача данных для анализа на ПК;
  • автоматические режимы регистрации измерений.

По желанию клиента на регистратор АВТОГРАФ-1.2 может быть дополнительно установлен датчик температуры поверхности.
